OSCILADORES (a cuarzo)

Compatibles con CMOS / TTL
Alimentación: 5 +0.5V


HALF CAN  FULL CAN            SMD
DIL-8         DIL-14           5.0×7.5 mm



Frecuencia
(MHz)
Código GM
FULL CAN
DIL-14
Código GM
HALF CAN
DIL-8
1 1-1M 1S-1M
1.8432 1-1.8432M
2 1-2M
2.4576 1-2.4576M
3.6864 1-3.6864M
3.84 1-3.84M
4 1-4M 1S-4M
4.032 1-4.032M
4.9152 1-4.9152M
5 1-5M 1S-5M
5.0688 1-5.0688M
5.3 1-5.3M
5.376 1-5.376M
6 1-6M
6.144 1-6.144M
6.176 1-6.176M
7.3728 1-7.3728M
7.42 1-7.42M
8 1-8M 1S-8M
8,192 1-8.192M
10 1-10M 1S-10M
10.24 1-10.24M
11.0592 1-11.0592M
12 1-12M 1S-12M
14.31818 1-14.31818M
16 1-16M
16.384 1-16.384M
18 1-18M
18.432 1-18.432M
20 1-20M
24 1-24M 1S-24M
25 1-25M 1S-25M
32 1-32M 1S-32M
34 1-34M
36 1-36M
40 1-40M 1S-40M
48 1-48M
50 1-50M
56 1-56M
60 1-60M
64 1-64M
66.666 1-66.666M
80 1-80M
100 1-100M *

* Oscilador ECL  , no compatible con TTL

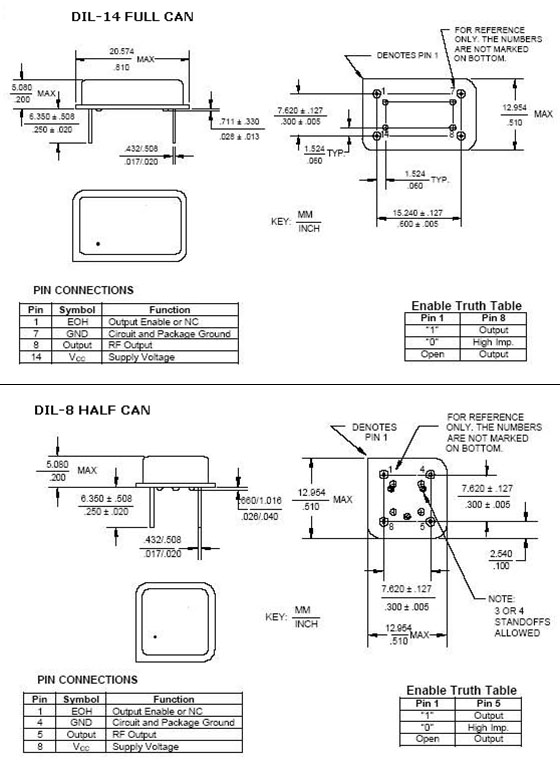

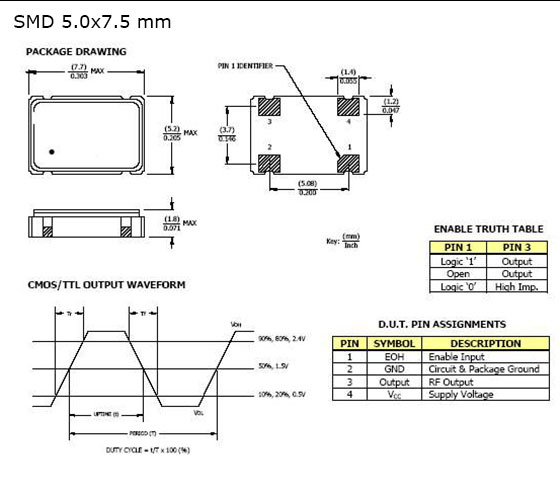

Esquemas:
