MODULOS HIBRIDOS DE
TIRISTORES Y DIODOS (PACE PAK)


CODIGO
CORRIENTE
TENSION DE TRABAJO MAXIMA
Vrms

(V)
TENSION MAXIMA REPETITIVA
INVERSA Vrrm

(V)
CONFIGURACION
OBSERVACIONES

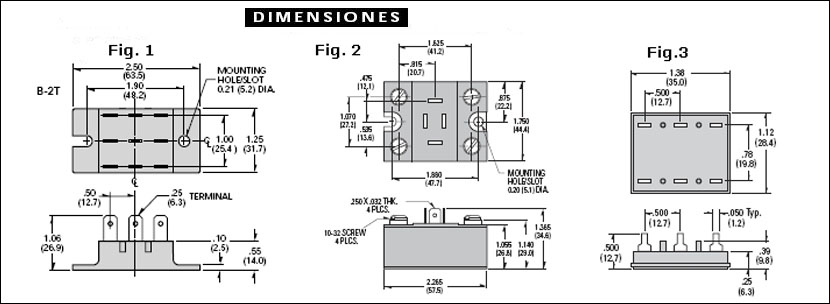

FIGURA

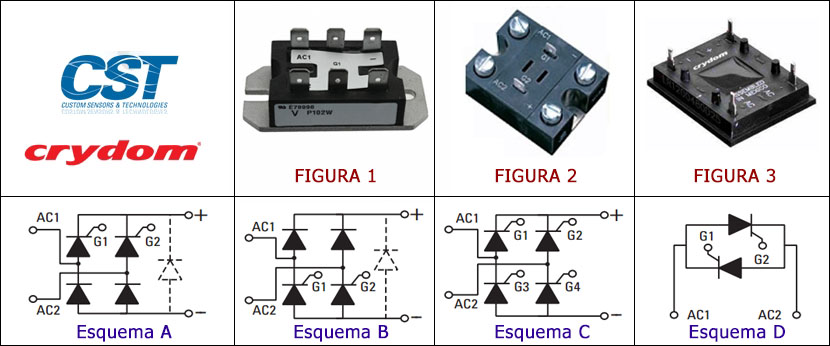

ESQUEMA
MARCA
P102KW 25AAV 240 600 Puente de onda
completa
semi-controlado
Con diodo
"Free wheeling"
y varistor
1 A I.R.
P103W 25AAV 240 800 Puente de onda
completa
semi-controlado
Con diodo
"Free wheeling"
1 A I.R.
P405KW 40AAV 380 1200 Puente de onda
completa
semi-controlado
Con diodo
"Free wheeling"
y varistor
1 A I.R.
L614F 42.5AAV 480 1200 Puente de onda
completa
semi-controlado
Con diodo
"Free wheeling"
3 A CRYDOM
L622F 42.5AAV 280 800 Puente de onda
completa
semi-controlado
Con diodo
"Free wheeling"
y varistor
3 B CRYDOM
B523FSE-2T 25AAV 280 800 Puente de onda
completa
semi-controlado
Con diodo
"Free wheeling"
y varistor
1 B CRYDOM
B624FSE-2T 42.5AAV 480 1200 Puente de onda
completa
semi-controlado
Con diodo
"Free wheeling"
y varistor
1 B CRYDOM

L544

25AAV 480 1200 Puente de cuatro
tiristores
- 3 C CRYDOM

B644SE-2T

(P435)

42.5AAV 480 1200 Puente de cuatro
tiristores
- 1 C CRYDOM

P242K 50ARMS 240 600

Llave para
corriente alterna
(AC Switch)

Con varistor 2 D I.R.
ES752SE 60ARMS 240 600 Llave para
corriente alterna
(AC Switch)
Con varistor 2 D GENTRON

10/03/17
