DISIPADORES TERMICOS (Baja potencia)

 CODIGO

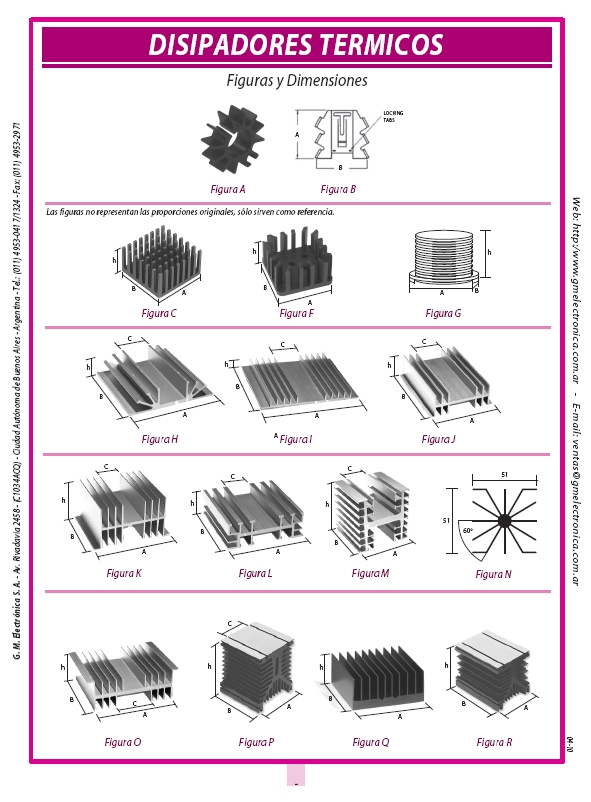

FIG.
APLICACIONES/
OBSERVACIONES
DIMENSIONES (mm)
HE101 A PARA TO-18 (metálico) ø MAX=16; h max=10

291C1-36AP

B PARA TO-202 / TO-220
CON CLIP DE FIJACION
A=22; B=17; h=9
291C1-80AP B PARA TO-202 / TO-220
CON CLIP DE FIJACION
A=22; B=17; h=20
HE102 C PARA MICROPROC. 40X40mm A=75; B=50; h=13
635-1.25 F PARA TO-66 / TO-3 (NEGRO) A= 45; B= 45; h=32
HTS125-P G PARA MICROPROC. PENTIUM A=53; B=53; h=40


DISIPADORES TERMICOS

 CODIGO
FIG.
RESISTENCIA TERMICA RqSA (°C/W)
DIMENSIONES (mm)
CONVECCION
NATURAL
FORZADA
HE310 H 6.4 1.8 A=51; B=50; C=21; h=14
HE330 I 2 0.65 A=121; B=76; C=33; h=12
HE500 J 1.85 0.65 A=122; B=38; C=33; h=30
HE510 J 1.5 0.4 A=122; B=76; C=33; h=30
HE530 K 0.7 0.19 A=124; B=76; C=31; h=67
HE540 K 0.58 0.16 A=124; B=125; C=31; h=67
HE85/2 L 2 0.48 A=112; B=50; C=36; h=34
HE85/4 L 1.5 0.35 A=112; B=100; C=36; h=34

DISIPADORES TERMICOS (Para relays de estado sólido)

 CODIGO

FIG.
RESISTENCIA TERMICA
R
qSA (°C/W)
DIMENSIONES (mm)

CORRIENTE
MAX. DEL
RELAY

(SUGERIDA)

(tamb < 40°C)

CONVECCION
NATURAL
FORZADA

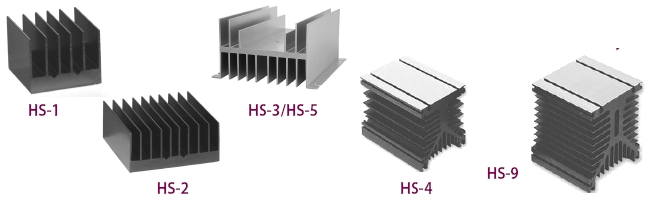

Para relays monofásicos (de ancho 50mm como máximo)
HS1 Q 3.5 1.3 A=60; B=50;  h=37 10A
HS2 Q 3.00 1.15 A=60; B=75;  h=37 25A
HS4 R 2.70 0.95 A=45; B=60;  h=67 40A
HS3 O 1.5 0.44 A=103; B=76;  C=50; h=67 50A
HS5 O 0.7 0.21 A=103; B=126; C=50; h=67 90A
Para relays trifásicos (de ancho 80mm como máximo)

HS9

P 0.43 0.15 A=125; B=150; C=80; h=135 60A

Varios

 CODIGO
FIG.
OBSERVACIONES
HE30 H Barra de 2 metros (sin anodizar)
HE40 N Barra de 2 metros (sin anodizar)
HE930T - Niple aislante para HE320/330/500/510/530/540
