RELAYS DE ESTADO SOLIDO


CONTROL: CONTINUA / CARGA: ALTERNA


Código GM Marca Rango De Señal de Control
(VDC)
Impedancia de Entrada Control
(Ohms)
Corriente de Carga Máxima
(A)
Tensión de Salida Máxima (Carga)
(VAC)
Llave de Cruce por Cero Observaciones Figura
DPA6119 CRYDOM 3.5 a 7 - 1 280 si DIL-16 (4 pin) H1
DPA6111 (*) CRYDOM 10 A 25 mA DIODO 1 280 si DIL-16 (4 pin) H1
SPA6191 (*) CRYDOM 10 A 35 mA DIODO 1 280 si en linea (4 pin) H2
MP240D2 OPTO 22 3.6 a 6 1000 2 240 si en linea (4 pin) C
P240D2 MOTOROLA 3.6 a 6 1000 2 240 si para impreso D
S202TA1 (*) SHARP 8 a 50 mA DIODO 2.5 265 no en linea (4 pin) F
OFA2405D CP CLARE 4 a 8 300 3 240 si

DIP (4 pin)

CON ALETA

S
ASPF240D3 CRYDOM 4 a 10 300 3 280 si en linea (4 pin) H3
GA8-6B02 CRYDOM (WGA8-6B02Z ) 3 a 24 1000 3 280 si en linea (4 pin) C
GA1-6B02 OPTO 22 (P240D4-17) 3 a 24 1000 3 280 si para impreso D
GA8-6D05 CRYDOM 3 a 24 1000 5 280 si en linea (4 pin) C
HGP405D AEON 3 a 32 1500 5 480 si en linea (4 pin) C
CX480D5 CRYDOM 4 a 15 240 5 660 si en linea (4 pin) H2
JTA2410-2 CP CLARE 4 a 8 100mA MAX 10 240 no 4 terminales pala T
G240D10 POTTER & BRUMFIELD 3 a 32 - 10 240 si A
SAP2410D # JEENDA 3 a 32 - 10 240 si - A
G280D10 CROUZET (WG280D10Z) 3 a 32 - 10 280 si A
C3 SEMI (HD2410-C3) (#) 4 a 32
S505-0SJ610-000 CONTINENTAL 3 a 32 1500 10 330 si A
G575D10 CROUZET (84-134-100) 3 a 32 1000 10 660 si A
G480D12 CRYDOM (D4812) 3 a 32 - 12 480 si A
84-132-010 CROUZET 4 a 15 - 20 280 si con terminales O
70S2-03-C-25S MAGNECRAFT 3 a 30 7 a 16 mA 25 240 si para chasis P
SAP2425D # JEENDA 3 a 32 - 25 240 si - A
G280D25 CRYDOM (D2425)
P&B (SSRT-240D25)
240D25 (OPTO22)
3 a 32 - 25 280 si - A
S505-0SJ625-000 CONTINENTAL 3 a 32 1500 25 330 si A
G480D25 CRYDOM (HD4825)
D4825
3 a 32 - 25 480 si A
SAP6625D # JEENDA 3 a 32 - 25 660 si - A
S505-0SJ440-005 CONTINENTAL 4 a 28 1500 40 280 si A
SAP2450D # JEENDA 3 a 32 - 50 240 si - A
G280D50R COMUS 3 a 32 - 50 280 no A
G480D50 C3 SEMI (HD4850-C3) (#) 4 a 32 - 50 480 si A
CRYDOM (HD4850) 3 a 32
G480D50R COMUS 3 a 32 22mA max. 50 480 no A
SAP6650D # JEENDA 3 a 32 - 50 660 si - A
SAP6670D # JEENDA 3 a 32 - 70 660 si - A
G280D75 COMUS (WG280D75Z) 3 a 32 900 75 280 si A
C3 SEMI (HD2475-C3) (#) 4 a 32
G280D90 COMUS (WG280D90Z) 3 a 32 900 90 280 si A
G280D90R COMUS 3 a 32 1500 90 280 no A
G280D100 CROUZET (84-134-040) 4 a 32 - 100 280 si A
C3 SEMI (HD24100-C3) (#)
SAP66100D # JEENDA 3 a 32 - 100 660 si - A
G280D110 C3SEMI (HD24110-C3) (#) 4 a 32 - 110 280 si A
G280D125 CROUZET (84-134-080) 4 a 32 - 125 280 si A


(*) REQUIERE RESISTENCIA LIMITADORA DE CORRIENTE A LA ENTRADA

(***) 10A con convección natural (ta=25°C) , 25A con convección forzada (tc= 85°C)

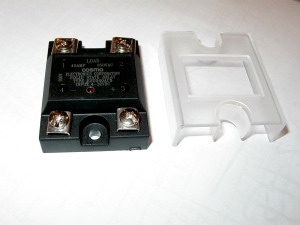

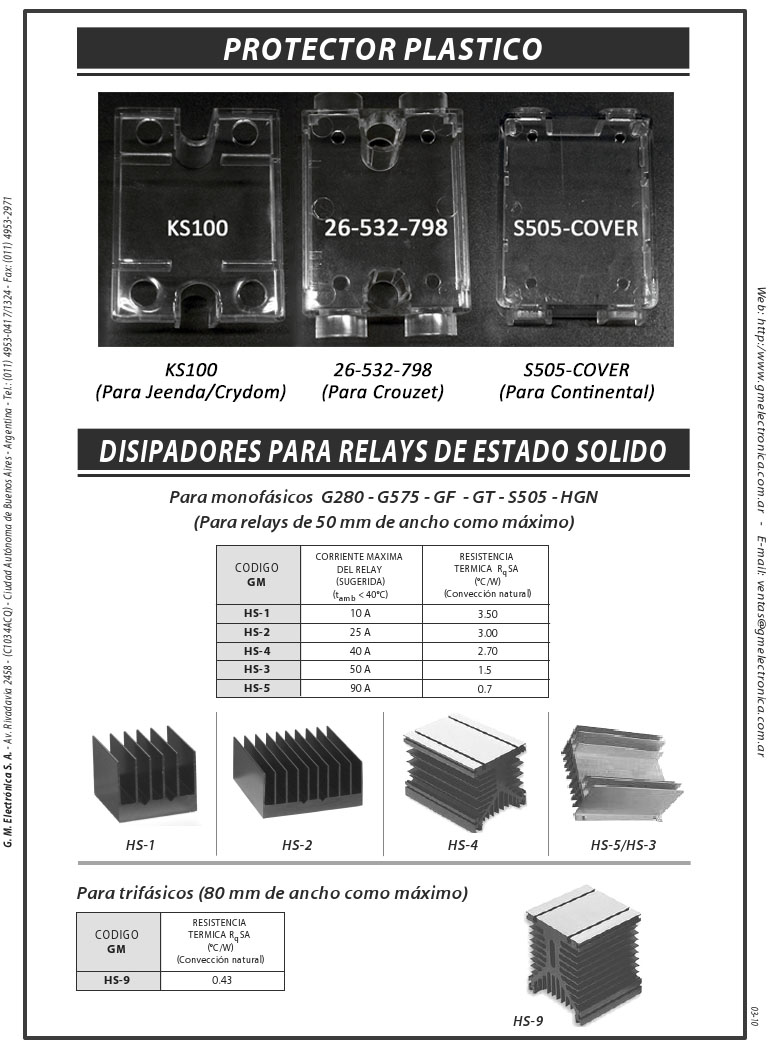

(#) CON TAPA PLASTICA Y LED INDICADOR DE LA SEÑAL DE ENTRADA

* ver aqui mas relays



RELAYS DOBLES Y CUADRUPLES


Código Marca Rango De Señal de Control
(VDC)
Impedancia de Entrada Control
(ohms)
Corriente de Carga Máxima
(A)
Tensión de Salida Máxima (Carga)
(VAC)
Llave de Cruce por Cero Observaciones Figura
SSRD-240D25 POTTER & BRUMFIELD 4 a 15 V 500 25 280 si DOBLE SALIDA N1
H12D4840D Crydom 4 a 15 V 250 40 530 si DOBLE SALIDA N1
TD2420Q Crydom 4 a 15 V 330 20 280 si CUADRUPLE SALIDA N2
TD2420Q-10 Crydom 4 a 15 V 330 20 280 no CUADRUPLE SALIDA N2



CONTROL: CONTINUA / CARGA: CONTINUA


Código Marca Rango De Señal de Control
(VDC)
Impedancia de Entrada Control
(Ohms)
Corriente de Carga Máxima (A) Tensión de Salida Máxima (Carga)
(VDC)
Observaciones Figura
PVDZ172N (*) I.R. 10mA - 1.5A 60 DIL-8 (4pin) R
CMX60D5 CRYDOM 3 a 10 780 5 40 salida: mosfet H2
GF400D05 COMUS (WGF400D05) 3 a 32 25mA max. 5 400 salida: mosfet A
DC60S7 CRYDOM 3.5 a 32 1500 7 60 salida: bipolar A
D1D07 CRYDOM 3.5 a 32 - 7 100 salida: mosfet A
C3 SEMI (D1D07-C3) (#) 4 a 32
GT60D10 CROUZET (84-134-750) 3 a 32 1000 10 60 salida: bipolar A
SDP1010D # JEENDA 3 a 32 - 10 100 salida: mosfet A
GF200D10 COMUS 3 a 32 - 10 200 salida: mosfet A
D4D10 C3 SEMI (D4D10-C3) (#) 4 a 32 - 10 400 salida: mosfet A
D1D12 CRYDOM 3.5 a 32 - 12 100 salida: mosfet A
D2D12 CRYDOM 3.5 a 32 - 12 200 salida: mosfet A
D5D12 C3 SEMI (D5D12-C3) (#) 4 a 32 - 12 500 salida: mosfet A
GF100D15 CROUZET (84-134-860) 3 a 32 - 15 100 salida: mosfet A
SDP1020D # JEENDA 3 a 32 - 20 100 salida: mosfet A
D1D20 CRYDOM 4 a 32 - 20 100 salida: mosfet A
SDP2020D # JEENDA 3 a 32 - 20 200 salida: mosfet A
SDP1040D # JEENDA 3 a 32 - 40 100 salida: mosfet A
SDP2040D # JEENDA 3 a 32 - 40 200 salida: mosfet A
D15D50 C3 SEMI (D15D50-C3) (#) 4 a 32 - 50 150 salida: mosfet A
D06D60 C3 SEMI (D06D60-C3) (#) 4 a 32 - 60 60 salida: mosfet A
SDP1060D # JEENDA 3 a 32 - 60 100 salida: mosfet A
D06D80 C3 SEMI (D06D80-C3) (#) 4 a 32 - 80 60 salida: mosfet A

(*) REQUIERE RESISTENCIA LIMITADORA DE CORRIENTE A LA ENTRADA

(#) CON TAPA PLASTICA Y LED INDICADOR DE LA SEÑAL DE ENTRADA

* ver aqui mas relays



CONTROL: ALTERNA / CARGA: ALTERNA #



# TODOS LOS MODELOS TIENEN LLAVE DE CRUCE POR CERO


Código Marca Rango De Señal de Control
(VAC)
Tensión de Salida Máxima (Carga)
(VAC)
Corriente de Carga Máxima
(A)
Figura
G280A10 CRYDOM (A2410) 90 a 280 240 10 A
84-137-901 CROUZET 90 a 280 280 10 B
G575A10 IDEC (RSSAN-10A) 90 a 280 660 10 A
G280A25 CRYDOM (A2425) 90 a 280 240 25 A
SVAA-3V25 CONTINENTAL 100 a 280 330 25 A
SAP6625A # JEENDA 90 a 280 660 25 A
CMA6025 CRYDOM 90 a 140 660 25 G
G280A40 CRYDOM (A2440) 90 a 280 240 40 A
G280A45 COMUS (WG280A45Z) 90 a 280 280 45 A
SAP6650A # JEENDA 90 a 280 660 50 A
G575A50 CROUZET (84-134-121) 90 a 280 660 50 A
CMA6050 CRYDOM 90 a 140 660 50 G
H12CA4850 CRYDOM 90 a 140 660 50 A
SAP6670A # JEENDA 90 a 280 660 70 A
G280A75 CONTINENTAL (S505-0SJ675-009) 90 a 280 330 75 A
84-131-041 CROUZET (84-131-041) 90 a 280 280 90 B
G480A90 CRYDOM (A4890) 90 a 280 530 90 A
H12CA4890 CRYDOM 90 a 140 660 90 A
G280A100 CROUZET (84-134-041) 90 a 280 280 100 A
SAP66100A # JEENDA 90 a 280 660 100 A
CMA60125 CRYDOM 90 a 140 660 125 G



(#) CON TAPA PLASTICA Y LED INDICADOR DE LA SEÑAL DE ENTRADA



CONTROL: ALTERNA / CARGA: CONTINUA


Código Marca Tipo de Entrada Señal de Control

Rango De Señal de Control

(VAC)

Impedancia de Entrada Control (ohms) Corriente de Carga Máxima (A) Tensión de Salida Máxima (Carga) Uso en Observaciones Figura
DC60SA3 Crydom / C3 Semi (#) Alterna 90 a 280 60K 3 60 VDC CONTINUA salida: bipolar A
DC60SA5 C3 Semi (#) Alterna 90 a 280 60K 5 60 VDC CONTINUA salida: bipolar A
DC60SA7 C3 Semi (#) Alterna 90 a 280 60K 7 60 VDC CONTINUA salida: bipolar A

(#) CON TAPA PLASTICA Y LED INDICADOR DE LA SEÑAL DE ENTRADA

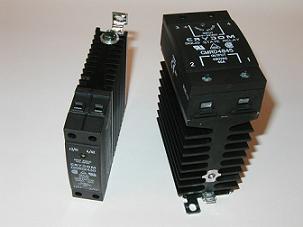

PARA RIEL DIN


Código Marca Tipo de Entrada Señal de Control Rango De Señal de Control Corriente de Carga Máxima (A) Tensión de Salida Máxima (Carga)
(VAC)
Uso en Observaciones Figura
CKRD2410-10 ° CRYDOM Continua 4 a 32 VDC 10 280 Alterna Riel DIN / 22.5mm I1
SAH-G3PA4825D GOLD Continua 5 a 24 VDC 25 530 Alterna Riel DIN / 35mm I2
RSDA-660-25-1D0 CONTINENTAL Continua 4 a 28 VDC 25 660 Alterna Riel DIN / 30mm IA
84-130-116 CROUZET Continua 4 a 32 VDC 25 660 Alterna Riel DIN / 45mm K1
CKRD6030 CRYDOM Continua 4.5 a 32 VDC 30 660 Alterna Riel DIN / 22.5mm I1
CMRD2435 CRYDOM Continua 3.5 a 32 VDC 35 280 Alterna Riel DIN / 45mm J
CMRD4845 CRYDOM Continua 4 a 32 VDC 45 530 Alterna Riel DIN / 45mm J
SAH-G3PA4850D GOLD Continua 5 a 24 VDC 50 530 Alterna Riel DIN / 45mm J
CMRD6055 CRYDOM Continua 4 a 32 VDC 55 660 Alterna Riel DIN / 45mm J
CMRD6065 CRYDOM Continua 4 a 32 VDC 65 660 Alterna Riel DIN / 45mm J
CMRA2435 CRYDOM Alterna 90 a 140 VAC 35 280 Alterna Riel DIN / 45mm J
G3DA4850A JEENDA Alterna 90 a 280 VAC 50 480 Alterna Riel DIN / 70mm K3
CMRA6055 CRYDOM Alterna 90 a 140 VAC 55 660 Alterna Riel DIN / 45mm J

            ° SIN LLAVE CRUCE POR CERO

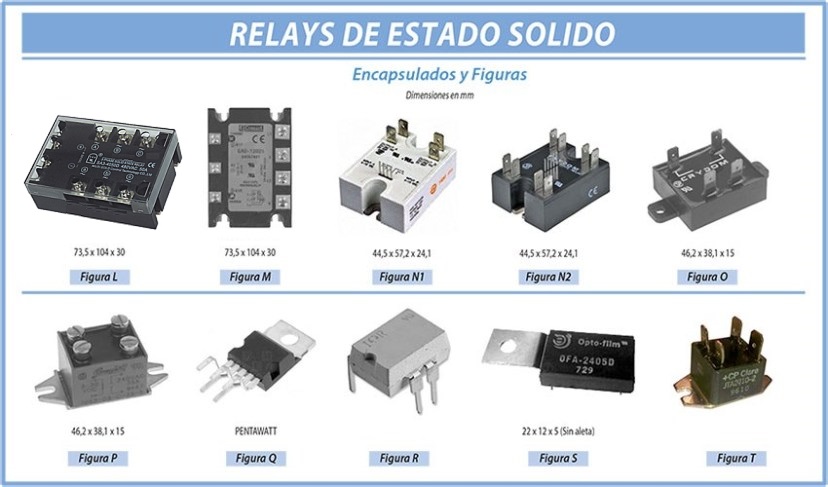

RELAYS TRIFASICOS


Código Marca Tipo de Entrada Señal de Control Rango De Señal de Control Impedancia de Entrada Control (ohms) Tensión de Salida Máxima (Carga) Corriente de Carga Máxima (A) Llave de Cruce por Cero Figura
GA312A45R CROUZET Alterna 90 a 280 V 10mA 660 VAC 45 no L
GA312A45Z CROUZET Alterna 90 a 280 V 10mA 660 VAC 45 si L
SA3-6660A # JEENDA Alterna 90 a 280 V - 660 VAC 60 si L
SA3-6625D # JEENDA Continua 3 a 32 V - 660 VAC 25 si L
D53TP25D C3 SEMI Continua 4 a 32 V - 530 VAC 25 si L
D53TP25D-10 CRYDOM Continua 3 a 32 V 450 530 VAC 25 no L
84-130-310 CROUZET Continua 3 a 32 V - 660 VAC 25 no K2
SA3-6650D # JEENDA Continua 3 a 32 V - 660 VAC 50 si L
SA3-6660D # JEENDA Continua 3 a 32 V - 660 VAC 60 si L

(#) CON TAPA PLASTICA Y LED INDICADOR DE LA SEÑAL DE ENTRADA

* Ver aqui mas relays




CONTROLES PROPORCIONALES



Estos módulos híbridos permiten controlar potencia en AC variando el ángulo de conducción .

El control de potencia puede realizarse con un potenciómetro lineal o variando la tensión de control de acuerdo al modelo.

Se utilizan en cargas resistivas o ligeramente inductivas.


Código Marca Rango de Señal de Control Tensión de Salida Máxima (Carga) Corriente de Carga Máxima (A) Uso en Observaciones Figura Especificaciones
SAVR3810 JEENDA POTENCIOMETRO 380 VAC 10 Alterna POTENCIOMETRO 470KW (1/2w) B -
SAVR3825 JEENDA POTENCIOMETRO 380 VAC 25 Alterna POTENCIOMETRO 470KW (1/2w) B -
SAVR3840 JEENDA POTENCIOMETRO 380 VAC 40 Alterna POTENCIOMETRO 470KW (1/2w) B -
MGV3825 JEENDA POTENCIOMETRO 380 VAC 25 Alterna POTENCIOMETRO 4.7KOhms (1W)
o Control por tensión de 1.2 a 5V
C Click aquí
7PCV2425 CRYDOM 2 a 7 VDC 240 VAC 25 Alterna ENTRADA ANALOGICA (4mA) A Click aquí (PDF)
7PCV2425-C3 C3 SEMI 2 a 7 VDC 240 VAC 25 Alterna ENTRADA ANALOGICA (4mA) A Click aquí
7PCV2475-C3 C3 SEMI 2 a 7 VDC 240 VAC 75 Alterna ENTRADA ANALOGICA (4mA) A Click aquí
10PCV2450-C3 C3 SEMI 2 a 10 VDC 240 VAC 50 Alterna ENTRADA ANALOGICA (4mA) A Click aquí
10PCV2490-C3 C3 SEMI 2 a 10 VDC 240 VAC 90 Alterna ENTRADA ANALOGICA (4mA) A Click aquí

FIGURA A
58 x 43 x 23 mm.


DIAGRAMA DE CONEXIÓN

FIGURA B
58 x 44 x 23 mm
.


DIAGRAMA DE CONEXIÓN

FIGURA C
105 x 75 x 45 mm.


DIAGRAMA DE CONEXIÓN
