REED SWITCHES
COMUS  - HERMETIC - CP CLARE

CODIGO
TIPO DE CONTACTOS



DIAMETRO (mm)

<C>

LONGITUD AMPOLLA
(mm)

<B>

LARGO TOTAL CON TERMINALES (mm)

<A>

CORRIENTE DE CONMUTACION MAXIMA (AC/DC)

(A)

TENSION DE CONMUTACION MAXIMA (VAC/VDC)

AMPERE VUELTA

MARCA
RI80GP05/15 NORMAL ABIERTO 1.80 5.00 46 0.25 / 0.35 140 / 175 5-15 COTO / COMUS
RI70GP07/15 NORMAL ABIERTO 1.80 7.00 46 0.5 120 / 170 7-15 COTO / COMUS
GC2522-20/25 NORMAL ABIERTO
2.10
11.00
55.00
0.5
140
20-25
 COMUS
HSR042RT
NORMAL ABIERTO
2.29
9.40
46.99
0.2
100
10-35
HERMETIC
FR2024  SMD NORMAL ABIERTO SMD 2.29 15.24 19.56 0.5 200 10-15 CP CLARE
FR2249  SMD NORMAL ABIERTO SMD 2.29 15.24 19.56 0.5 200 15-25 CP CLARE
GC2310-25/30 NORMAL ABIERTO

2.30

14.10

55.00

0.5

150

25-30

 COMUS
GC2314-20/25 NORMAL ABIERTO

2.30

14.10

55.00

0.5

400

20-25

 COMUS
RI25GP10/15 NORMAL ABIERTO 2.54 14.5 46
0.75
 140 / 200 10-15 COTO / COMUS
GC2722-25/30 NORMAL ABIERTO
2.60
19.00
55.00
1.0
230
25-30
 COMUS
RI46GP20/30 NORMAL ABIERTO 2.70 20.5 54.80 0.75 200 20-30 COTO / COMUS
DRSW1AS
NORMAL ABIERTO
4.50
40.90
58.30
1.0
200
-
GORDOS
HSR780RT
NORMAL ABIERTO
5.46
50.80
81.80
1.5
500
60-100
HERMETIC
RI90GP10/15 SIMPLE INVERSOR 2.54 14.3 49.7 0.28 / 0.4 125 / 175
10-15
 COTO / COMUS
GC3525-10/15 SIMPLE INVERSOR

2.60

14.00

54.50

0.50

100

10-15

COMUS
HSR520RT SIMPLE INVERSOR
3.17
15.24
50.80
0.25
100
15-45
 HERMETIC
DLC-DT-40/80 SIMPLE INVERSOR

5.60

36.00

86.10

1.0

400

40-80

HAMLIM
GC1917-40/50 SIMPLE INVERSOR
5.60
36.00
86.10
1.0
400
40-50
COMUS

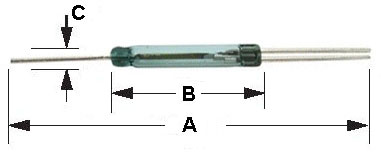

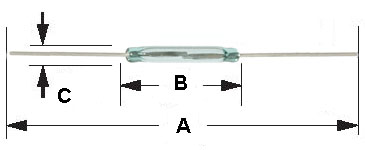

FIGURAS Y ESQUEMAS :


NORMAL ABIERTO


SIMPLE INVERSOR

                                                    IMANES
                               (MAGNETS)


CODIGO
SECCION
DIMENSIONES
(mm)
MATERIAL
 FIGURA
RSH01
RECTANGULAR
12.7 x 3.18 x 1.59
 ALCOMAX
A
RSH33
RECTANGULAR
19.05 x 3.18 x 3.18
 ALCOMAX
B
PRM CILINDRICO
Ø= 6mm x 18mm
 ALNICO
C

Máxima temperatura de trabajo del alnico / alcomax :  550° C
Resistencia a la corrosión : buena


FIGURA A

FIGURA B

FIGURA C

Todas las dimensiones en mm .




SENSORES MAGNETICO E IMANES
ASSEMTECH

Aplicaciones: Sensado de posición,  límites, alarmas, etc-



Sensor magnético metálico:   PTA470-30    (Rosca M6)

Normal abierto  (al acercar el imán, se cierra el contacto)

Máxima tensión:  470 Vac

Máxima corriente: 0.5 A

Máxima capacidad de conmutación: 10 W (Carga resistiva)

Distancia de conmutación: < 5 mm

Material: metálico (nickel plateado)

Temperatura de trabajo: -20°C a 85°C

Dimensiones:  ROSCA 6 mm / LARGO : 28 mm

Iman recomendado : PRM



Sensor magnético

  Imán

MMPSA240-30

  MMPSM

Normal abierto  (al acercar el imán, se cierra el contacto)

Máxima tensión:  240 Vac

Máxima corriente: 0.5 A

Distancia de conmutación: < 10 mm

Material: Nylon 66  , color azul

Temperatura de trabajo: -20°C a 85°C

Dimensiones: 20x14x3 mm

Imán recomendado : MMPSM

Material : Nylon 66  , color azul

Temperatura de trabajo : -20°C a 85°C

Dimensiones: 20x14x3 mm





Sensor magnético

  Imán

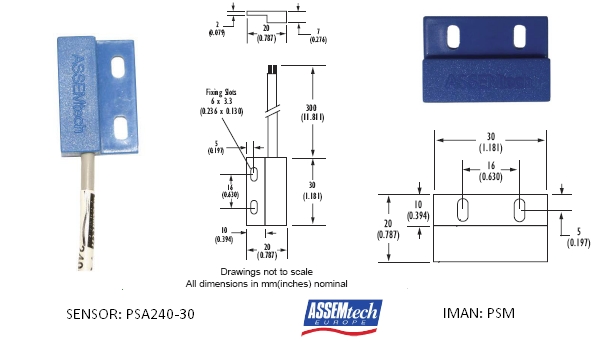

PSA240-30

 PSM

Normal abierto  (al acercar el imán, se cierra el contacto)

Máxima tensión:  240 Vac

Máxima corriente: 0.5 A

Distancia de conmutación: < 8 mm

Material: Nylon 66  , color azul

Temperatura de trabajo: -20°C a 85°C

Dimensiones: 30x10x7 mm

Totalmente sellado para minimizar el ingreso de polvo y humedad

Imán recomendado : PSM

Material : Nylon 66  , color azul

Temperatura de trabajo : -20°C a 85°C

Dimensiones: 30x20x7 mm
