SENSORES DE PRESION

Honeywell



                La sensores de presión Serie "MPX" de Motorola están construidos con materiales piezo-resistivos que proveen una relación lineal entre la presión aplicada y la tensión de salida. Se destacan por su bajo costo, 60 mV Span (Typ) y ±0.25% de linealidad (Max).

Aplicaciones: bombas, controladores de motores, robótica, indicadores de nivel, electromedicina, barómetros, altímetros, etc.



                Los  sensores  monolíticos de presión de  la serie  "SX"  permiten  medir  hasta  150 psi (aproximadamente 10 bar). Están proyectados para trabajar en medios no corrosivos y no iónicos tales como el aire y gases secos. No están compensados por temperatura.



                  Varios rangos están disponibles para medir presiones absolutas y diferenciales, desde 0 a 1 psi (SX01) hasta 0 a 150 psi (SX150). Los sensores absolutos (A) tienen una referencia interna al vacío y una salida de tensión proporcional a la presión absoluta. Los sensores diferenciales (D) permiten la medición de la diferencia de presión entre los dos lados del diafragma.


                  Esta serie "SX" se destaca por la alta impedancia del puente (4500 ohms),  lo que posibilita un bajo consumo haciendo posible su uso en instrumentos portátiles a batería.



                  Los sensores de presión de la serie "SCX" de SENSYM están internamente calibrados y compensados por variación de temperatura para dar una salida estable y precisa en un rango amplio de operación de 0 a 70°C.


                  La salida del puente es ratiométrica.  La máxima tensión de alimentación del sensor es 20Vdc.

APLICACIONES: electromedicina, barómetros, controles industriales y neumáticos, etc.

                  Los sensores de la  serie "24PC/26PC" de Honeywell se destacan por su tamaño pequeño y bajo precio. La membrana del diafragma es de fluorosilicona, brindándole una alta resistencia a la intemperie, luz, calor, humedad, grasas, aceites, detergentes, etc.  No resisten a los derivados del petróleo.  La tensión de alimentación es 10Vdc como máximo , y la temperatura de operación de -40 a 85ºC . La serie 24PC requiere una fuente de corriente constante de 2mA, pues no están compensados por temperatura.



                  Los sensores de la serie "SSC" de Honeywell estan compensados por temperatura en el rango de -20 a 85°C y funcionan con 3.3 Vdc o 5 Vdc.  La estabilidad (luego de 1000 horas @ 25°C ) es del 0.25 %FSS . La salida es ratiometrica .

Estos sensores con tecnologia TruStability  estan diseñados para gases no corrosivos y no ionicos,  como aire seco por ejemplo . El error total maximo del 2 %FSS y la resolucion del 0.03 %FSS . Encuentran aplicaciones en electromedicina y en la  automatizacion  de procesos industriales.



CODIGO

TIPO

RANGO DE PRESION

PRESION MAXIMA

SENSIBILIDAD (mV/psi)

COMPENSACION

POR

TEMPERATURA

MARCA

FIGURA

MPX100A ABSOLUTO 0 - 14.5 psi 30 psi 4

NO

MOTOROLA 1
MPX201A ABSOLUTO 0 - 29 psi - 2

NO

MOTOROLA 1
SX01DN DIFERENCIAL 0 - 1 psi 20 psi 48 NO HONEYWELL 2
SX05DN DIFERENCIAL 0 - 5 psi 20 psi 36 NO HONEYWELL 2
SX15AN ABSOLUTO 0 - 15 psi 30 psi 18 NO HONEYWELL 2
SX15DN DIFERENCIAL 0 - 15 psi 30 psi 18 NO HONEYWELL 2
SX30AN ABSOLUTO 0 - 30 psi 60 psi 9 NO HONEYWELL 2
SX30DN DIFERENCIAL 0 - 30 psi 60 psi 9 NO HONEYWELL 2
SX100DN DIFERENCIAL

0 - 100 psi

150 psi 3.6 NO HONEYWELL 2
SX150DN DIFERENCIAL

0 - 150 psi

200 psi 1.8 NO HONEYWELL 2
24PCAFA6D DIFERENCIAL 0 - 1 psi 20 psi 45 NO HONEYWELL 3
24PCBFA6D DIFERENCIAL 0 - 5 psi 20 psi 23 NO HONEYWELL 3
24PCCFA6D DIFERENCIAL 0 - 15 psi 45 psi 15 NO HONEYWELL 3
26PCAFA6D DIFERENCIAL 0 - 1 psi 20 psi 16.7 SI HONEYWELL 3
26PCBFA6D DIFERENCIAL 0 - 5 psi 20 psi 10 SI HONEYWELL 3
26PCCFA6D DIFERENCIAL 0 - 15 psi 45 psi 6.67 SI HONEYWELL 3
SCX01DN DIFERENCIAL 0 - 1 psi 20 psi 18 SI HONEYWELL 4
SCX05DN  DIFERENCIAL 0 - 5 psi 20 psi 12 SI HONEYWELL 4
SCX15AN  ABSOLUTO 0 - 15 psi 45 psi 6 SI HONEYWELL 4
SCX15DN  DIFERENCIAL 0 - 15 psi 45 psi 6 SI HONEYWELL 4
SCX30AN  ABSOLUTO 0 - 30 psi 60 psi 3 SI HONEYWELL 4
SCX30DN  DIFERENCIAL 0 - 30 psi 60 psi 3 SI HONEYWELL 4
SCX100DN  DIFERENCIAL 0 - 100 psi 100 psi 1 SI HONEYWELL 4
SCX150DN DIFERENCIAL 0 - 150 psi 150 psi 0.6 SI HONEYWELL 4

SSC-05PD

(SSCSNBN005PDAA5)

DIFERENCIAL

0 - 5 psi

30 psi

-

SI

HONEYWELL

5

SSC-15PA

(SSCSNBN015PAAA5)

ABSOLUTO

0 - 15 psi

30 psi

-

SI

HONEYWELL

5

SSC-15PD

(SSCSNBN015PDAA5)

DIFERENCIAL

0 - 15 psi

30 psi

-

SI

HONEYWELL

5

1 bar = 14.5 psi = 760 mm de Hg = 100 KPA = 1.0197 Kgf/cm2


FIGURA 1

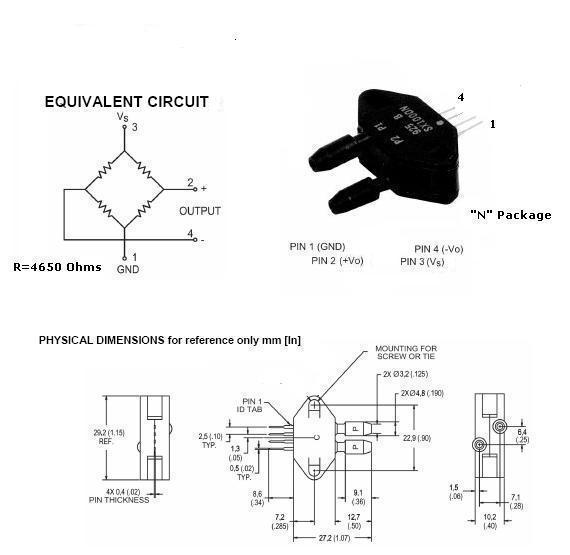

FIGURA 2

sx_series.pdf

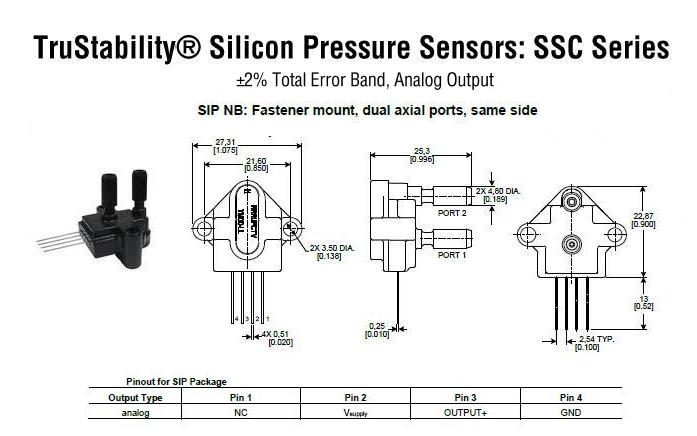

FIGURA 3









24PC.pdf

26PC.pdf

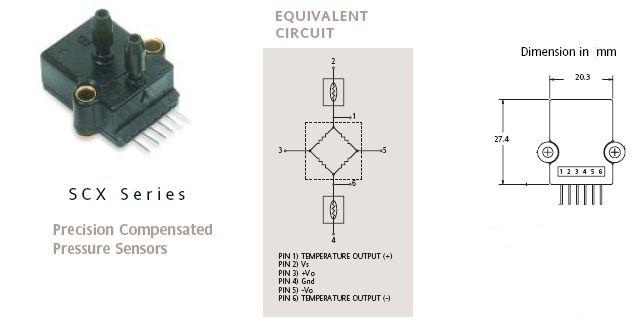

FIGURA 4








scx_series.pdf


FIGURA 5



        ssc_series.pdf

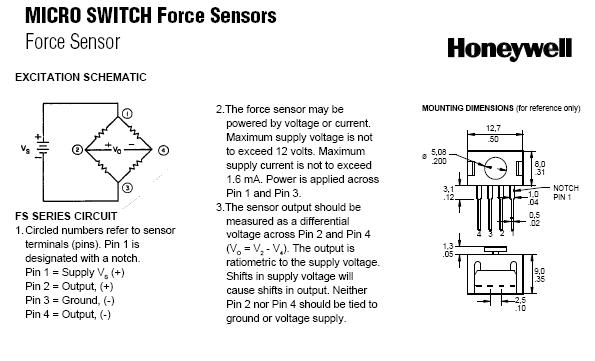

SENSOR DE FUERZA

 FSG15N1A

Honeywell





- Rango: < 1.5 Kg fuerza

- Resolución : 1 g fuerza

- Sobre rango : hasta 5.5 Kg fuerza

- Alimentación: < 12VDC (10 VDC typ)

- Sensibilidad : 0.24 mV/ g fuerza

- Temperatura de operación :  -40  a 85°C

- Salida Ratiometrica  (R= 5 KOhms , typ)

- Error :  ± 0.2 % Span  / Linealidad : ± 0.5% Span

- Span : 360mV , typ

- Tiempo de respuesta :  < 1 mS

- Dimensiones : 12.7x8x9  mm



Aplicaciones :

Bombas de infusión en electromedicina , máquinas de dialisis,

Robótica , sensado de tensión y compresión , sensado por

contacto, etc .



FSG15N1A.pdf





1 Kg fuerza = 9.8 Newton = 980669 dyn = 2.2046 Lb fuerza





FSG-15N1A






 24/07/2012
