Sensor de humedad

HIH4000A

Honeywell







- Aplicaciones: Refrigeración, secadores, instrumentación, controles industriales, meteoreología, etc.

- Resistentes a vapores contaminantes, solventes orgánicos, cloro , amoniaco.

- No es afectado por la condensación del agua .



- Tensión de alimentación : 4 a 5.8 VDC

- Monolíticos

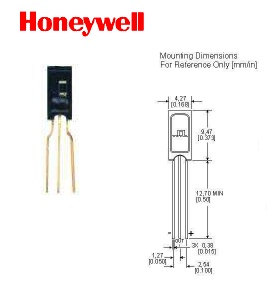

- Encapsulado SIP de 3 pines de 2.5mm de separación

- Rango de medición : 0 a 100% de HR (Humedad relativa)

- Temperatura de operación:  -40 a 85°C

- Linealidad: ± 0.5% de HR

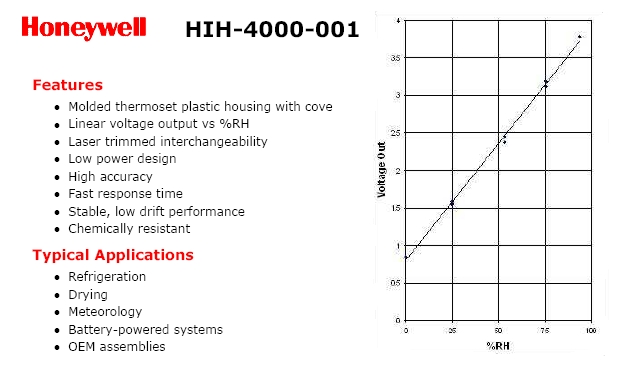

- Salida: 0.8 - 3.9VDC (0-100% HR) @ Vcc=5VDC


  HIH-4000A
Precisión : ±3,5%
Estabilidad : ±0,2% HR en 1 año
Hysteresis : ± 3%
Intercambilidad : ± 5%
Tiempo de respuesta : 15 seg
Consumo  @ 5VDC : 500uA



DESCARGUE AQUÍ LAS HOJAS DE DATOS ...    HIH4000.pdf



SENSOR DE HUMEDAD 5X38H122R
(CAPACITIVO)   -   BCcomponents  -  (2322-691-90001)




El sensor 5X38H122R de HUMEDAD RELATIVA está formado por una fina película de material plástico, recubierta en ambas caras por oro, constituyendo un capacitor. La constante dieléctrica de la película varía con la humedad relativa del ambiente.
Las características del sensor no varían con el contacto del agua, pero la exposición o vapores de acetona debe ser evitada.
AMPLIO RANGO DE MEDICION: 10% A 90% de HR
CAPACIDAD:
(a 25°C, 43% HR, 100Khz): 122pF ±15%
FACTOR DE PERDIDA:
(a 25°C, 100Khz): 3,5% MAX

TIEMPO DE RESPUESTA:
entre 10 y 43% de HR 3'max
entre 43 y 90% de HR 5'max
TEMPERATURA DE OPERACION: 0 a 85°C
FRECUENCIA DE OPERACION
1Khz a 1Mhz

MAXIMA TENSION: 15V
DEPENDENCIA CON LA TEMPERATURA:
0,1% HR/°C

NO SE DAÑA CON LA CONDENSACION
