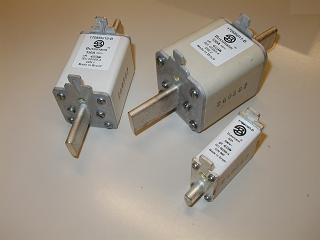

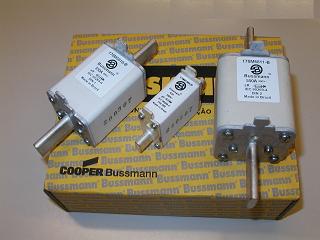

FUSIBLES ULTRA-RAPIDOS

Estilo Europeo - Cuerpo cuadrado

High Speed Fuses - Square body 660V (IEC/UL)

SERIE 170ML             DIN 43 620

 BUSSMANN


Características :
  • Aprobado por IEC 60269: Parte 4
  • Aprobado po UL, Std 248-13
  • Baja energia " let-through (I2t) "
  • Baja pérdida en  Watts





Codigo

Corriente

RMS

 (A )

Tension

 (V)

 (IEC/ U.L.)

I²t (A²S) Tamaño
Pre-Arc

Clearing

 @ 660V

170M1558D 10 660 3.8  25.5  DIN 000
170M1559D  16 660 7.2  48 DIN 000
170M1560D 20 660 11,5 78 DIN 000
170M1561D 25 660 19 130 DIN 000
170M1562D 32 660 40 270 DIN 000
170M1563D 40 660 69 460 DIN 000
170M1564D 50 660 115 770 DIN 000
170M1565D 63 660 215 1450 DIN 000
170M1566D 80 660 380 2550 DIN 000
170M1567D 100 660 695 4650 DIN 000
170M1568D 125 660 1200 8500 DIN 000
170M1569D 160 660 2300 16000 DIN 000
170M1570D 200 660 4200 28000 DIN 000
170M1571D 250 660 7750 51500 DIN 000
170M1572D 315 660 12000 80500 DIN 000
170M3816D 250 660 / 700 4200 28500 DIN 1
170M3817D 315 660 / 700 7000 46500 DIN 1
170M3818D 350 660  /700 10000 68500 DIN 1
170M3819D 400 660 / 700 15000 105000 DIN 1
170M5808D 400 660  /700 11000 74000 DIN 2
170M5809D 450 660 / 700 15500 105000 DIN 2
170M5810D 500 660  /700 21500 145000 DIN 2
170M5811D 550 660 / 700 28000 190000 DIN 2
170M5812D 630 660  /700 41000 275000 DIN 2
170M5813D 700 660 / 700 60500 40500 DIN 2

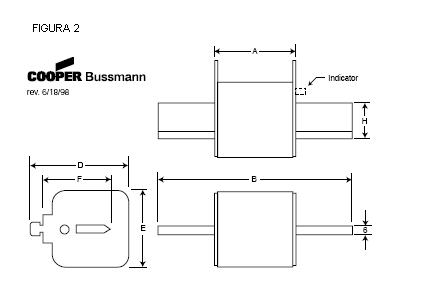

DIMENSIONES EN mm
TIPO FIGURA A B D E F H
DIN 000 1 54 79 48 21 35 15
DIN 1 2 69 135 58 45 40 20
DIN 2 2 69 150 71 55 48 26


20/04/18
