FUSIBLES PARA USO INDUSTRIAL

 BUSSMANN



CODIGO GM

CODIGO BUSSMANN

OBSERVACIONES

IRMS



  (A)

TENSION

NOMINAL

(V)

DIMENSIONES

FIGURA
32GBA0.75  GBA3/4  INDICADOR 6x32mm 0.75 125 AK 12
32GBA3  GBA3  INDICADOR 6x32mm 3 125 AK 12
32GBA4  GBA4  INDICADOR 6x32mm 4 125 AK 12
10EBS0.25  BBS1/4  RAPIDO 10x35mm  0.25 600 A  1
10EBS0.5  BBS1/2  RAPIDO 10x35mm  0.5 600 A  1
10EBS0.75  BBS3/4  RAPIDO 10x35mm  0.75 600 A  1
10EBS1  BBS1  RAPIDO 10x35mm  1 600 A  1
10EBS1.5  BBS1-1/2  RAPIDO 10x35mm  1.5 600 A  1
10EBS2  BBS2  RAPIDO 10x35mm  2 600 A  1
10EBS3  BBS3  RAPIDO 10x35mm  3 600 A  1
10EBS4  BBS4  RAPIDO 10x35mm  4 600 A  1
10EBS5  BBS5  RAPIDO 10x35mm  5 600 A  1
10EBS6  BBS6  RAPIDO 10x35mm  6 250 A  1
10EBS8  BBS8  RAPIDO 10x35mm  8 250 A  1
10EBS10  BBS10  RAPIDO 10x35mm  10 250 A  1
10EBS15  BBS15  RAPIDO 10x35mm  15 48 A  1
10KTQ1  KTQ1  LENTO 10x35mm  1 600 A  1
10KTQ2  KTQ2  LENTO 10x35mm  2 600 A  1
10KTQ3  KTQ3  LENTO 10x35mm  3 600 A  1
10KTQ4  KTQ4  LENTO 10x35mm  4 600 A  1
10KTQ5  KTQ5  LENTO 10x35mm  5 600 A  1
10MIN1 **  MIN1  RAPIDO 10x38mm  1 250 B  1
10MIN3 **  MIN3  RAPIDO 10x38mm  3 250 B  1
10MIN5 **  MIN5  RAPIDO 10x38mm  5 250 B  1
10MIN6 **  MIN6 RAPIDO 10x38mm  6 250 B  1
10MIN10 **  MIN10  RAPIDO 10x38mm  10 250 B  1
10MOL0.5  BAF1/2  RAPIDO 10x38mm  0.5 250 B  1
10MOL1  BAF1  RAPIDO 10x38mm  1 250 B  1
10MOL1.5  BAF1-1/2  RAPIDO 10x38mm  1.5 250 B  1
10MOL2  BAF2  RAPIDO 10x38mm  2 250 B  1
10MOL2.5  BAF2-1/2  RAPIDO 10x38mm  2.5 250 B  1
10MOL3  BAF3  RAPIDO 10x38mm  3 250 B  1
10MOL4  BAF4  RAPIDO 10x38mm  4 250 B  1
10MOL5  BAF5  RAPIDO 10x38mm  5 250 B  1
10MOL6  BAF6  RAPIDO 10x38mm  6 250 B  1
10MOL8  BAF8  RAPIDO 10x38mm  8 250 B  1
10MOL10  BAF10  RAPIDO 10x38mm  10 250 B  1
10MOL12  BAF12  RAPIDO 10x38mm  12 250 B  1
10MOL15  BAF15  RAPIDO 10x38mm  15 250 B  1
10MOL20  BAF20  RAPIDO 10x38mm  20 125 B  1
10MOL30  BAF30  RAPIDO 10x38mm  30 125 B  1
10HCLR0.25 *  KTK-R-1/4  RAPIDO 10x38mm  0.25 600 B  2
10HCLR0.5 *  KTK-R-1/2  RAPIDO 10x38mm  0.5 600 B  2
10HCLR0.75 *  KTK-R-3/4  RAPIDO 10x38mm  0.75 600 B  2
10HCLR1 *  KTK-R-1  RAPIDO 10x38mm  1 600 B  2
10HCLR2 *  KTK-R-2  RAPIDO 10x38mm  2 600 B  2
10HCLR3 *  KTK-R-3  RAPIDO 10x38mm  3 600 B  2
10HCLR4 *  KTK-R-4  RAPIDO 10x38mm  4 600 B  2
10HCLR5 *  KTK-R-5  RAPIDO 10x38mm  5 600 B  2
10HCLR6 *  KTK-R-6  RAPIDO 10x38mm  6 600 B  2
10HCLR7 *  KTK-R-7  RAPIDO 10x38mm  7 600 B  2
10HCLR8 *  KTK-R-8  RAPIDO 10x38mm  8 600 B  2
10HCLR9 *  KTK-R-9  RAPIDO 10x38mm  9 600 B  2
10HCLR10 *  KTK-R-10  RAPIDO 10x38mm  10 600 B  2
10HCLR12 *  KTK-R-12  RAPIDO 10x38mm  12 600 B  2
10HCLR15 *  KTK-R-15  RAPIDO 10x38mm  15 600 B  2
10HCLR20 *  KTK-R-20  RAPIDO 10x38mm  20 600 B  2
10HCLR25 *  KTK-R-25  RAPIDO 10x38mm  25 600 B  2
10HCLR30 *  KTK-R-30  RAPIDO 10x38mm  30 600 B  2
10MCL0.25  KTK1/4  RAPIDO 10x38mm  0.25 600 B  1
10MCL0.5  KTK1/2  RAPIDO 10x38mm  0.5 600 B  1
10MCL1  KTK1  RAPIDO 10x38mm  1 600 B  1
10MCL2  KTK2  RAPIDO 10x38mm  2 600 B  1
10MCL3  KTK3  RAPIDO 10x38mm  3 600 B  1
10MCL4  KTK4  RAPIDO 10x38mm  4 600 B  1
10MCL5  KTK5  RAPIDO 10x38mm  5 600 B  1
10MCL6  KTK6  RAPIDO 10x38mm  6 600 B  1
10MCL8  KTK8  RAPIDO 10x38mm  8 600 B  1
10MCL10  KTK10  RAPIDO 10x38mm  10 600 B  1
10MCL12  KTK12  RAPIDO 10x38mm  12 600 B  1
10MCL15  KTK15  RAPIDO 10x38mm  15 600 B  1
10MCL20  KTK20  RAPIDO 10x38mm  20 600 B  1
10MCL25  KTK25  RAPIDO 10x38mm  25 600 B  1
10MCL30  KTK30  RAPIDO 10x38mm  30 600 B  1
10MCL35  KTK35  RAPIDO 10x38mm  35 600 B  1
10MID0.25 **  FNA1/4  LENTO 10x38mm  0.25 250 B  1
10MID0.5 **  FNA1/2  LENTO 10x38mm  0.5 250 B  1
10MID1 **  FNA1  LENTO 10x38mm  1 125 B  1
10MID2 **  FNA2  LENTO 10x38mm  2 125 B  1
10MID3 **  FNA3  LENTO 10x38mm  3 125 B  1
10MID4 **  FNA4  LENTO 10x38mm  4 125 B  1
10MID5 **  FNA5  LENTO 10x38mm  5 125 B  1
10MID6 **  FNA6  LENTO 10x38mm  6 125 B  1
10MID8 **  FNA8  LENTO 10x38mm  8 125 B  1
10MID10 **  FNA10  LENTO 10x38mm  10 125 B  1
10MID12 **  FNA12  LENTO 10x38mm  12 125 C  3
10MID15 **  FNA15  LENTO 10x38mm  15 125 C  3
10MID20 **  FNA20  LENTO 10x38mm  20 32 C  3
10MID25 **  FNA25  LENTO 10x38mm  25 32 C  3
10MID30 **  FNA30  LENTO 10x38mm  30 32 C  3
10MEN0.1  FNM1/10  LENTO 10x38mm  0.1 250 B  1
10MEN0.25  FNM1/4  LENTO 10x38mm  0.25 250 B  1
10MEN0.5  FNM1/2  LENTO 10x38mm  0.5 250 B  1
10MEN1  FNM1  LENTO 10x38mm  1 250 B  1
10MEN1.25  FNM1-1/4  LENTO 10x38mm  1.25 250 B  1
10MEN1.5  FNM1-1/2  LENTO 10x38mm  1.5 250 B  1
10MEN2  FNM2  LENTO 10x38mm  2 250 B  1
10MEN2.5  FNM2-1/2  LENTO 10x38mm  2.5 250 B  1
10MEN3  FNM3  LENTO 10x38mm  3 250 B  1
10MEN4  FNM4  LENTO 10x38mm  4 250 B  1
10MEN5  FNM5  LENTO 10x38mm  5 250 B  1
10MEN6  FNM6  LENTO 10x38mm  6 250 B  1
10MEN8  FNM8  LENTO 10x38mm  8 250 B  1
10MEN10  FNM10  LENTO 10x38mm  10 250 B  1
10MEN15  FNM15  LENTO 10x38mm  15 250 B  1
10MEN20  FNM20  LENTO 10x38mm  20 32 B  1
10MEN25  FNM25  LENTO 10x38mm  25 32 B  1
10MEN30  FNM30  LENTO 10x38mm  30 32 B  1
10MEQ0.1  FNQ1/10  LENTO 10x38mm  0.1 500 B  1
10MEQ0.25  FNQ1/4  LENTO 10x38mm  0.25 500 B  1
10MEQ0.5  FNQ1/2  LENTO 10x38mm  0.5 500 B  1
10MEQ0.8  FNQ8/10  LENTO 10x38mm  0.8 500 B  1
10MEQ1  FNQ1  LENTO 10x38mm  1 500 B  1
10MEQ1.25  FNQ1-1/4  LENTO 10x38mm  1.25 500 B  1
10MEQ2  FNQ2  LENTO 10x38mm  2 500 B  1
10MEQ2.5  FNQ2-1/2  LENTO 10x38mm  2.5 500 B  1
10MEQ3  FNQ3  LENTO 10x38mm  3 500 B  1
10MEQ4  FNQ4  LENTO 10x38mm  4 500 B  1
10MEQ5  FNQ5  LENTO 10x38mm  5 500 B  1
10MEQ6  FNQ6  LENTO 10x38mm  6 500 B  1
10MEQ7  FNQ7  LENTO 10x38mm  7 500 B  1
10MEQ8  FNQ8  LENTO 10x38mm  8 500 B  1
10MEQ10  FNQ10  LENTO 10x38mm  10 500 B  1
10MEQ12  FNQ12  LENTO 10x38mm  12 500 B  1
10MEQ15  FNQ15  LENTO 10x38mm  15 500 B  1
10MEQ20  FNQ20  LENTO 10x38mm  20 500 B  1
10MEQ25  FNQ25  LENTO 10x38mm  25 500 B  1
10MEQ30  FNQ30  LENTO 10x38mm  30 500 B  1
10EDCC0.5 *  LPCC1/2  LENTO 10x38mm  0.5 600 B  2
10EDCC1 *  LPCC1  LENTO 10x38mm  1 600 B  2
10EDCC2 *  LPCC2  LENTO 10x38mm  2 600 B  2
10EDCC2.5 *  LPCC2 1/2 LENTO 10x38mm  2.5 600 B  2
10EDCC3 *  LPCC3  LENTO 10x38mm  3 600 B  2
10EDCC5 *  LPCC5  LENTO 10x38mm  5 600 B  2
10EDCC6 *  LPCC6  LENTO 10x38mm  6 600 B  2
10EDCC8 *  LPCC8  LENTO 10x38mm  8 600 B  2
10EDCC10 *  LPCC10  LENTO 10x38mm  10 600 B  2
10EDCC12 *  LPCC12  LENTO 10x38mm  12 600 B  2
10EDCC15 *  LPCC15  LENTO 10x38mm  15 600 B  2
10EDCC20 *  LPCC20  LENTO 10x38mm  20 600 B  2
10EDCC25 *  LPCC25  LENTO 10x38mm  25 600 B  2
10HCTR0.25 *  FNQ-R-1/4  LENTO 10x38mm  0.25 600 B  2
10HCTR0.5 *  FNQ-R-1/2  LENTO 10x38mm  0.5 600 B  2
10HCTR0.75 *  FNQ-R-3/4  LENTO 10x38mm  0.75 600 B  2
10HCTR1 *  FNQ-R-1  LENTO 10x38mm  1 600 B  2
10HCTR2 *  FNQ-R-2  LENTO 10x38mm  2 600 B  2
10HCTR2.25 *  FNQ-R-2-1/4 LENTO 10x38mm  2.25 600 B  2
10HCTR3 *  FNQ-R-3  LENTO 10x38mm  3 600 B  2
10HCTR4 *  FNQ-R-4  LENTO 10x38mm  4 600 B  2
10HCTR5 *  FNQ-R-5  LENTO 10x38mm  5 600 B  2
10HCTR6 *  FNQ-R-6  LENTO 10x38mm  6 600 B  2
10HCTR8 *  FNQ-R-8  LENTO 10x38mm  8 600 B  2
10HCTR10 *  FNQ-R-10  LENTO 10x38mm  10 600 B  2
10HCTR12 *  FNQ-R-12  LENTO 10x38mm  12 600 B  2
10HCTR15 *  FNQ-R-15  LENTO 10x38mm  15 600 B  2
10HCTR20 *  FNQ-R-20  LENTO 10x38mm  20 600 B  2
10HCTR25 *  FNQ-R-25  LENTO 10x38mm  25 600 B  2
10HCTR30 *  FNQ-R-30  LENTO 10x38mm  30 600 B  2
14ECNR0.1  FRN-R-1/10 LENTO 14x51mm  0.1 250 D  4
14ECNR0.25  FRN-R-1/4  LENTO 14x51mm  0.25 250 D  4
14ECNR0.5  FRN-R-1/2  LENTO 14x51mm  0.5 250 D  4
14ECNR1  FRN-R-1  LENTO 14x51mm  1 250 D  4
14ECNR1.5  FRN-R-1-1/2 LENTO 14x51mm  1.5 250 D  4
14ECNR2  FRN-R-2  LENTO 14x51mm  2 250 D  4
14ECNR2.5  FRN-R-2-1/2 LENTO 14x51mm  2.5 250 D  4
14ECNR3  FRN-R-3  LENTO 14x51mm  3 250 D  4
14ECNR4  FRN-R-4  LENTO 14x51mm  4 250 D  4
14ECNR5  FRN-R-5  LENTO 14x51mm  5 250 D  4
14ECNR6  FRN-R-6  LENTO 14x51mm  6 250 D  4
14ECNR8  FRN-R-8  LENTO 14x51mm  8 250 D  4
14ECNR10  FRN-R-10  LENTO 14x51mm  10 250 D  4
14ECNR12  FRN-R-12  LENTO 14x51mm  12 250 D  4
14ECNR15  FRN-R-15  LENTO 14x51mm  15 250 D  4
14ECNR20  FRN-R-20  LENTO 14x51mm  20 250 D  4
14ECNR25  FRN-R-25  LENTO 14x51mm  25 250 D  4
14ECNR30  FRN-R-30  LENTO 14x51mm  30 250 D  4
14ECNR35  FRN-R-35  LENTO 21x76mm  35 250 E  4
14ECNR40  FRN-R-40  LENTO 21x76mm  40 250 E  4
14ECNR45  FRN-R-45  LENTO 21x76mm  45 250 E  4
14ECNR50  FRN-R-50  LENTO 21x76mm  50 250 E  4
14ECNR60  FRN-R-60  LENTO 21x76mm  60 250 E  4
14ECNR70  FRN-R-70  LENTO  70 250 AF 11
14ECNR80  FRN-R-80  LENTO  80 250 AF 11
14ECNR100  FRN-R-100  LENTO  100 250 AF 11
21ECSR0.5  FRS-R-1/2  LENTO 21x127mm  0.5 600 F  4
21ECSR1  FRS-R-1  LENTO 21x127mm  1 600 F  4
21ECSR1.5  FRS-R-1-1/2 LENTO 21x127mm  1.5 600 F  4
21ECSR2  FRS-R-2  LENTO 21x127mm  2 600 F  4
21ECSR3  FRS-R-3  LENTO 21x127mm  3 600 F  4
21ECSR4  FRS-R-4  LENTO 21x127mm  4 600 F  4
21ECSR5  FRS-R-5  LENTO 21x127mm  5 600 F  4
21ECSR6  FRS-R-6  LENTO 21x127mm  6 600 F  4
21ECSR8  FRS-R-8  LENTO 21x127mm  8 600 F  4
21ECSR10  FRS-R-10  LENTO 21x127mm  10 600 F  4
21ECSR12  FRS-R-12  LENTO 21x127mm  12 600 F  4
21ECSR15  FRS-R-15  LENTO 21x127mm  15 600 F  4
21ECSR20  FRS-R-20  LENTO 21x127mm  20 600 F  4
21ECSR25  FRS-R-25  LENTO 21x127mm  25 600 F  4
21ECSR30  FRS-R-30  LENTO 21x127mm  30 600 F  4
21ECSR35  FRS-R-35  LENTO 27x140mm  35 600 AG 4
21ECSR40  FRS-R-40  LENTO 27x140mm  40 600 AG 4
21ECSR50  FRS-R-50  LENTO 27x140mm  50 600 AG 4
21ECSR60  FRS-R-60  LENTO 27x140mm  60 600 AG 4
21ECSR70  FRS-R-70  LENTO  70 600 AH 11
21ECSR80  FRS-R-80  LENTO  80 600 AH 11
21ECSR90  FRS-R-90  LENTO  90 600 AH 11
21ECSR100  FRS-R-100  LENTO  100 600 AH 11
21JDL1  LPJ-1SP  LENTO 21x57mm  1 600 G  1
21JDL2  LPJ-2SP  LENTO 21x57mm  2 600 G  1
21JDL3  LPJ-3SP  LENTO 21x57mm  3 600 G  1
21JDL4  LPJ-4SP  LENTO 21x57mm  4 600 G  1
21JDL5  LPJ-5SP  LENTO 21x57mm  5 600 G  1
21JDL6  LPJ-6SP  LENTO 21x57mm  6 600 G  1
21JDL8  LPJ-8SP  LENTO 21x57mm  8 600 G  1
21JDL10  LPJ-10SP  LENTO 21x57mm  10 600 G  1
21JDL12  LPJ-12SP  LENTO 21x57mm  12 600 G  1
21JDL15  LPJ-15SP  LENTO 21x57mm  15 600 G  1
21JDL20  LPJ-20SP  LENTO 21x57mm  20 600 G  1
21JDL25  LPJ-25SP  LENTO 21x57mm  25 600 G  1
21JDL30  LPJ-30SP  LENTO 21x57mm  30 600 G  1
21JDL35  LPJ-35SP  LENTO 27x60mm  35 600 H  1
21JDL40  LPJ-40SP  LENTO 27x60mm  40 600 H  1
21JDL45  LPJ-45SP  LENTO 27x60mm  45 600 H  1
21JDL50  LPJ-50SP  LENTO 27x60mm  50 600 H  1
21JDL60  LPJ-60SP  LENTO 27x60mm  60 600 H  1
21JDL70  LPJ-70SP  LENTO  70 600 AL 5
21JDL80  LPJ-80SP  LENTO  80 600 AL 5
21JDL90  LPJ-90SP  LENTO  90 600 AL 5
21JDL100  LPJ-100SP  LENTO  100 600 AL 5
21JDL150  LPJ-150SP  LENTO  150 600 AM 5
21JDL250  LPJ-250SP  LENTO  250 600 AN 5
21JDL300  LPJ-300SP  LENTO  300 600 AN 5
10HVA0.375  HV (1000V) RAPIDO 10x75mm  0.37 1000 AI 1

(*) Fusibles clase cc - característica de rechazo.
 (**) Con Pin indicador de corte. Los valores de 12A a 30A estan construídos con doble cuerpo.

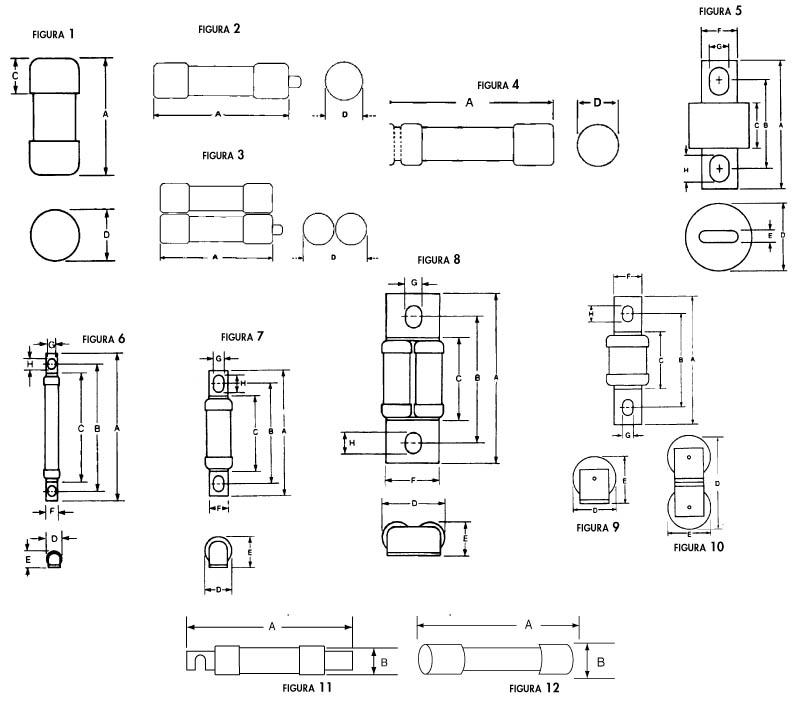

 Ver figuras y dimensiones al final de esta sección



F U S I B L E S
Para uso industrial - figuras y dimensiones


FIGURAS   ( dimensiones en  mm)
DIMENSIONES FIGURA A B C D E F G H
A 1 35 - - 10.3 - - - -
B 1/2 38.1 - - 10.3 - - - -
C 3 38.1 - - 20.6 - - - -
D 4 50.8 - - 14.3 - - - -
E 4 76.2 - - 20.6 - - - -
F 4 127 - - 20.6 - - - -
G 1 57.2 - - 20.6 - - - -
H 1 60.3 - - 27 - - - -
I 1 50.8 - 12.7 14.3 - - - -
J 5 81 61.5 40.4 20.6 3.3 16 8.6 13.2
K 1 50.8 - 15.5 14.3 - - - -
L 5 92.2 72.7 53.1 25.4 3.3 19.1 8.6 13.2
M 5 92.2 71.5 53.1 31 4.8 25.4 8.6 11.9
N 5 110 78.7 53.1 38.1 6.4 25.4 10.4 19.8
O 5 110 80.2 53.1 50.8 6.4 37.1 10.4 19.8
P 5 111 91.7 72.1 25.4 3.3 19.4 8.6 13.2
Q 5 111 90.6 72.1 31 4.8 25.4 8.6 11.9
R 5 129 97.5 72.4 38.1 6.4 25.4 10.4 19.1
S 5 129 99.4 72.1 50.8 6.4 38.1 10.4 19.8
T 5 180 125.5 72.1 63.5 9.7 50.8 13.5 33
U 6 74.6 64.3 54.8 8.7 8.7 6.4 4 5.5
V 7 77 63.5 48 17.7 19.1 12.7 7.1 9.7
W 8 94 70 46 37 19 31.8 8.7 11.9
X 9 113 80/85 50 38 41.5 25.4 10.3 14
Y 10 113 80/85 50 83 38 25.4 10.3 14
Z 6 47 38 28 8.4 8.7 6.4 4 5.5
AA 7 56 41.8 26.2 17.7 12.7 12.7 7.1 9.7
AB 9 84 59 31 38.1 41 25.4 10.3 13.5
AC 5 158.7 120.6 77.8 63.5 6.4 50.8 14.3 15.9
AD 5 161 106.8 53.09 63.5 9.65 50.8 13.46 33.02
AE 5 97.5 65.95 40.4 38.1 6.4 25.4 10.4 19.1
AF 11 149.2 26.9 - - - - - -
AG 4 140 27 - - - - - -
AH 11 200 34 - - - - - -
AI 5 117.5 92.1 66.7 28.6 3.2 19.1 7.1 10.4
AJ 5 73 63.5 47.6 14.3 1.6 10.3 6.5 6.5
AK 12 32 6.3 - - - - - -
AL 1 75 - 9 10 - - - -
AM 5 79.5 58.8 40.4 31 4.8 25.4 8.6 11.9
AN 1 58.0 - 15.0 22.2 - - - -

10/04/12




|Fusibles Ultra-rápidos|

|Catálogo de productos|
|E-Mail| |Home Page |
