CROUZET, RELAYS DE ESTADO SOLIDO

RELAYS DE ESTADO SOLIDO (Guia de selección)
Corriente Max. (A)			TENSION DE TRABAJO	TENSION DE CONTROL	OBSERVACIONES		FAMILIA	CODIGO GM	CODIGO CROUZET
USO EN CORRIENTE CONTINUA (DC)

10	< 60 VDC			3 a 32 VDC		TRANSISTOR BIPOLAR	GN (SIN TAPA)	GT60D10	84-134-750
	< 200 VDC					MOSFET		GF200D10	84-134-850
							GN (CON TAPA)		-
15	< 100 VDC						GN (SIN TAPA)	GF100D15	84-134-860
30	< 50 VDC							GF50D30	84-134-870

USO EN CORRIENTE ALTERNA (AC) (CON LLAVE DE CRUCE POR CERO)
MONOFASICO

3	< 280 VAC			3 a 32 VDC		TRIAC	GA1	GA1-6B02	84-064-131
							GA8	GA8-6B02	84-065-131
5								GA8-6D05	84-065-030

10	< 280 VAC			90 a 280 VAC		TIRISTOR	GN (SIN TAPA)	G280A10	84-134-001
				3 a 32 VDC				G280D10	84-134-000
	< 660 VAC							G575D10	84-134-100
	< 280 VAC						GN (CON TAPA)	84-131-000	84-137-000
	< 660 VAC							84-131-100	84-137-100


20	< 280VAC			4 a 15 VDC		TRIAC	GZ	GZ240D20	84-132-010

25		< 280 VAC		90 a 280 VAC		TIRISTOR	GN (SIN TAPA)	G280A25	84-134-011
				3 a 32 VDC				G280D25	84-134-010
		< 660 VAC						-	-
		< 280VAC					GN (CON TAPA)	84-131-010	84-137-010
				180 a 280 VAC		TRIAC	GRD 22,5mm		84-130-102
				4 a 32 VDC				CKRD2430 (<240VAC)	84-130-103
		< 660 VAC				TIRISTOR		CKRD4830 (<480VAC)	84-130-116

25	< 280 VAC			17 a 32 VDC		TIRISTOR	DUAL		84-130-213 *

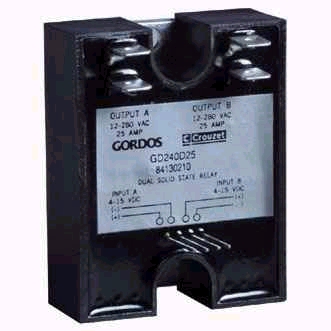

				4 a 15 VDC		TIRISTOR	DUAL	SSRD-240D25	84-140-000

40	< 530 VAC			4 a 15 VDC		TIRISTOR	DUAL		84-130-240

45	< 660 VAC			90 a 280 VAC		TIRISTOR	GRD 45mm		84-130-115
				4 a 32 VDC					84-130-113 #

50	< 280 VAC			90 a 280 VAC		TIRISTOR	GN (SIN TAPA)	G280A50	84-134-021
	< 660 VAC							G575A50	84-134-121
	< 280 VAC			3 a 32 VDC
							GN (SIN TAPA)	G280D50	84-134-020
	< 660VAC							-	-
								-	-

90	< 280 VAC			90 a 280 VAC		TIRISTOR	GN (CON TAPA)	84-131-041	84-137-041
	< 660 VAC						GN (SIN TAPA)	G575A90	84-060-953
				3 a 32 VDC				-	-

100	< 660 VAC			90 a 280 VAC		TIRISTOR	GN (SIN TAPA)	G575A100	84-134-141
	< 280 VAC			3 a 32 VDC				G280D100	84-134-040
	< 660 VAC							G575D100	84-134-140
				4 a 32 VDC			GN (CON TAPA)		84-137-140

125	< 280 VAC			4 a 32 VDC		TIRISTOR	GN (SIN TAPA)	G280D125	84-134-080
	< 660 VAC							G575D125	84-134-180

TRIFASICO

25			<660 VAC	4 a 32 VDC		TIRISTOR	GRD 90mm		84-130-310

45			< 660 VAC	90 a 280 VAC		TIRISTOR	GA3	GA3-12A45Z	84-068-653
				4 a 32 VDC				GA3-12D45Z	84-068-651
								GA3-12D45R *	84-028-651 *
			< 480 VAC	3 a 32 VDC		INVERSOR	GA0	WGA0-12D25	84-067-441
* SIN LLAVE DE CRUCE POR CERO # En 45A : CMRD4845 , <480VAC , (CRYDOM) # En 65A : CMRD4865 , <480VAC , (CRYDOM)

MONOFASICO
