INTERRUPTORES TERMICOS (Recien llegados !!!)
|
SERIE GDB1 GROT
|
|
La serie GDB1 es unipolar. El pulsador no puede ser usado para interrumpir. Ante una sobrecarga los contactos se abren y el pulsador sale hacia afuera. Una vez solucionada la falla, apretando el pulsador (Reset) se reconecta el circuito.
Aplicaciones: como protección en máquinas expendedoras automáticas, fuentes y estabilizadores de tensión, video juegos, electrodomésticos, control de iluminación, PCs, herramientas eléctricas, máquinas de oficina, pequeños grupos electrógenos, electromedicina, etc.
|
|
CODIGO GM |
CORRIENTE MAXIMA
|
TENSION MAXIMA |
|
| 8GDB1-5A | 5 | 250 VAC
@ 50/60 Hz o 32 VDC
|
|
| 8GDB1-7A | 7 | ||
| 8GDB1-10A | 10 | ||
| 8GDB1-30A | 30 | ||
| 8GDB1-35A | 35 | ||
|
Resistencia ente contactos : < 0.04 OHMS Temperatura de trabajo: -5 a 40 ºC Ciclos de corte : mas de 10000 Aprobado por : IEC 60934:1993 GB17701-1999 UL. CE. CCC |
|||
|

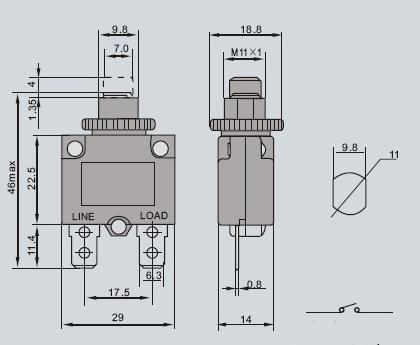

Dimensiones en mm. |
|||
 |
|
|
INTERRUPTORES
TERMICOS

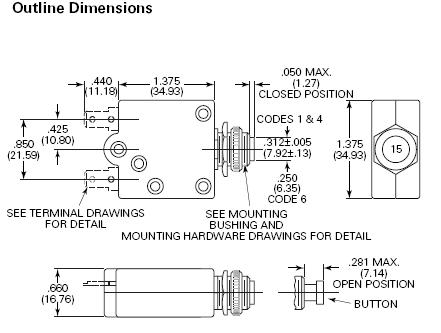

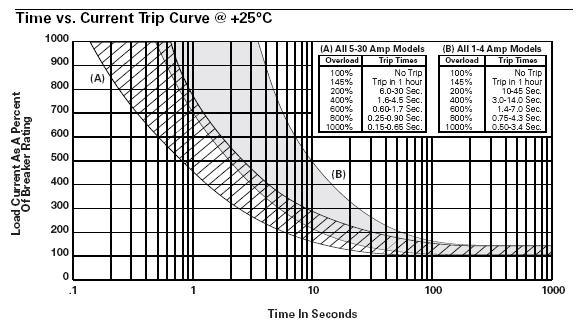

La série W58 es unipolar. El pulsador no puede ser usado para interrumpir. Ante una sobrecarga los contactos se abren y el pulsador sale hacia afuera, apareciendo una marca roja. Si esta sobrecarga persiste, por mas que se oprima el pulsador no se cerraran los contactos.
|
|||||||||||||||||||||
 |
 |

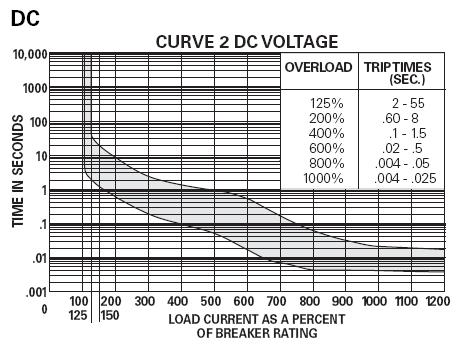

GRAFICO 2
 |
|
|
MINIATURA |
|

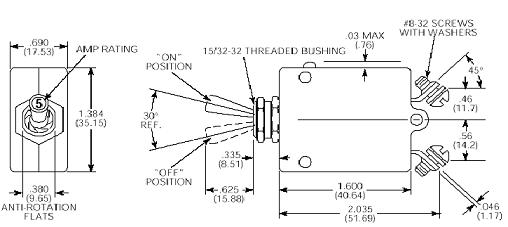

| La série 112 es unipolar. Cuando ocurre una sobrecarga y se abren los contactos, la palanca salta a la posición "OFF" . Ante una sobrecarga peligrosa el interruptor tiene un mecanismo que impide el cierre de los contactos, aún si se acciona la palanca. |
|
CODIGO GM |
CODIGO P&B |
CODIGO MARCADO |
CORRIENTE MAXIMA
|
TENSION MAXIMA |
TIEMPO DE CORTE AL 200% |
| 2537 | W31X2M1G-20 | 112-220-101 | 20 |
250VAC
o 50VDC |
8 a 20 segundos

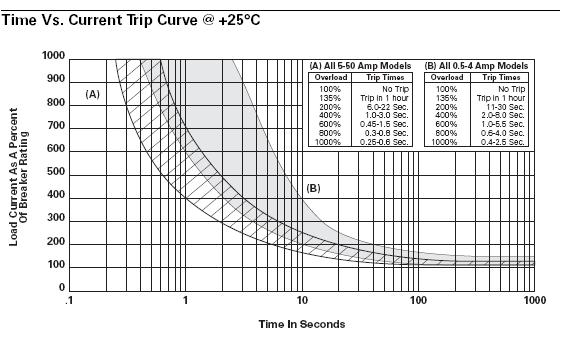

Ver gráfico 3
|
| 2538 | W31X2M1G-25 | 112-225-101 | 25 | ||
| 2539 | W31X2M1G-30 | 112-230-101 | 30 | ||
| 2542 | W31X2M1G-50 | 112-250-101 | 50 | ||
| Capacidad de corte 1000A @ 250VAC , 2000A @ 50VDC | |||||
  |
