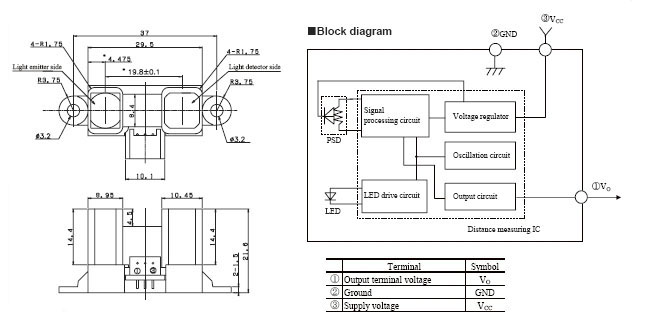

SENSOR DE DISTANCIA
INFRA-ROJO SHARP
|
GP2Y0A02YK0F Rango de detección: 20 a 150cm Salida analógica, proporcional a la distancia Alimentacion: 5Vdc @ 33mA Dimensiones : 29.5x13x21.6mm Aplicaciones: equipamiento sanitario, control de iluminación, máquinas expendedoras, fotocopiadoras, cajeros, robótica, juegos electrónicos, etc |
ENCODER OPTICO Honeywell
|
|
Pulsos por vuelta : 128 Alimentación: 5 VDC (30mA) Resistencia de Pull-up : 10 KOhms Máxima velocidad : 300 RPM Torque de operación : 0.011 Nm max Vida útil : 10 millones de vueltas Eje : metálico (19mm de largo y 6.35mm de diámetro) Dimensiones del cuerpo : 25mm de diámetro Temperatura de operación : -40 a 65°C
|
|
Convierte posiciones mecánicas en señales eléctricas. Se usa para controlar el movimiento, y conocer también velocidad y aceleración . Automatización de máquinas herramientas, robótica, autos , aviones, etc
|
|
SENSORES DE MOVIMIENTO
(MOTION SENSORS)
Detectan movimiento o vibración
Comus International - USA
| CODIGO | TENSION DE CONMUTACION
(MAX) |
CORRIENTE DE CONMUTACION
(MAX) |
RESISTENCIA
(MAX) (Ohms) |
TEMPERATURA DE OPERACION | ENCAPSULADO | OBSERVACIONES | FIGURA |
| CM4400-1 | 240 VAC
168 VDC |
0.5A | 5 | -37 a 100°C | ACERO | OMNI-DIRECCIONAL | A |

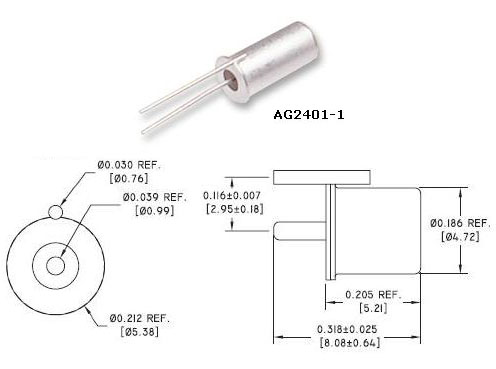

| AG2401-1 | 24 VAC/VDC | 0.2A | 100 | -37 a 100°C | ESTAÑADO | OMNI-DIRECCIONAL | B |

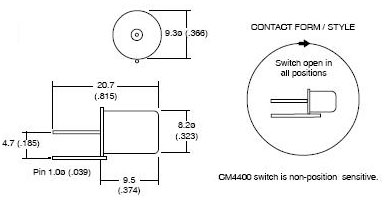

FIGURA A
SENSORES DE POSICION
(TILT SWITCHES)
Detectan cambios en la posición angular
| CODIGO | TENSION
DE
CONMUTACION (MAX) |
CORRIENTE
DE
CONMUTACION (MAX) |
ANGULO
DIFERENCIAL (GRADOS) |
RESITENCIA
DE
CONTACTOS (MAX) (Ohms) |
TEMPERATURA DE OPERACION | ENCAPSULADO | CLIP
DE MONTAJE
(CODIGO) |
FIGURA |
| CW1300-1 | 60 VAC
40 VDC |
0.25A | 15° | 30 | -37 a 100°C |
NICKEL SIN MERCURIO |
- | C |
| CM1800-1 | 120VAC | 0.15A | 2° | 5 | -37 a 100°C | ACERO | - | D |
| CM1220-0 | 240VAC
168VDC |
0.2A | 10° | 3 | -37 a 100°C | ACERO | 1A | E |
LA VIDA UTIL DE LOS SENSORES DE POSICION ES DE 106
OPERACIONES TIPICAMENTE EN LOS VALORES DE CARGA NOMINALES. BAJO OTRAS CONDICIONES,
CON CARGAS INDUCTIVAS O CAPACITIVAS, DISMINUYE LA VIDA UTIL.

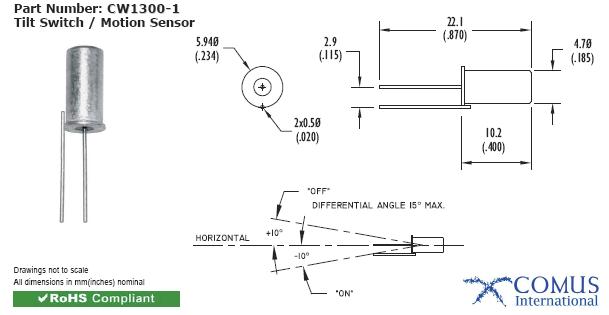

FIGURA C

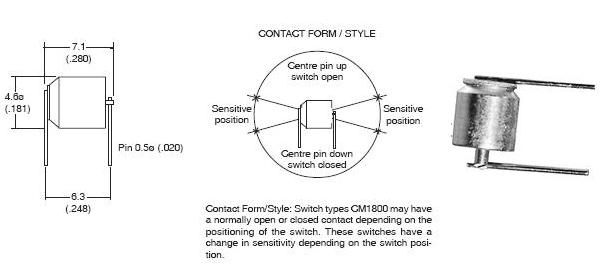

FIGURA D
FIGURA E
