CONTROL DE POTENCIA
PARA CORRIENTE ALTERNA

Omnephase

Es un circuito híbrido de tres terminales que permite controlar la fase en corriente alterna. Incluye el circuito de disparo y el triac de potencia de salida. El único elemento externo necesario es un potenciómetro ( 220/250 Kohms lineal para 220 VAC ).

- 6A, 10A, o 15A de corriente máxima (220 VAC)
- Capacidad de control de potencia: Hasta 3000 W.
- Efecto de histéresis reducido (doble constante de tiempo)
- Tamaño reducido. Construcción robusta en encapsulado epoxy de tres terminales.
- Montaje para disipador (figura A) o para potenciómetro (figura B)

Aplicaciones Típicas:
REGULADORES DE VELOCIDAD PARA: Secadores de pelo, pistolas de aire caliente, herramientas eléctricas, ventiladores, electrodomésticos, instrumental biomédico, cintas transportadoras, motores eléctricos pequeños.
CONTROLADORES DE TEMPERATURA PARA: Máquinas de moldeado, soldadores, equipos de revelado fotográfico, máquinas expendedoras automáticas, calentadores, reguladores de intensidad de luz, etc.

Especificaciones:

- Control sobre toda la onda.
- Entrada: 240 V _RMS 50-60 Hz (Max)
- Caída de tensión durante la conducción: 1,5 V
- Corriente de fuga: 1,5 mA
- Tensión máxima en el estado de bloqueo: 400 V
- Pico de corriente: 150 A (1 ciclo, 60 Hz)
- Aislación dieléctrica: 1500V_RMS (Terminal al cuerpo)
- Temperatura de operación: -20°C a 95°C.

CODIGO	CORRIENTE MAX (A)	TENSION MAX (VAC)	MONTAJE	FIGURA
604A	6	240	DISIPADOR	A
604B	6	240	POTENCIOMETRO ø 10.3 mm	B
1004A	10	240	DISIPADOR	A
1004B	10	240	POTENCIOMETRO ø 10.3 mm	B
1504A	15	240	DISIPADOR	A
1504B	15	240	POTENCIOMETRO ø 10.3 mm	B

DIMENSIONES EN milímetros

STANDARD CONNECTION

--------------------------------------------------------------------------------------------------------------

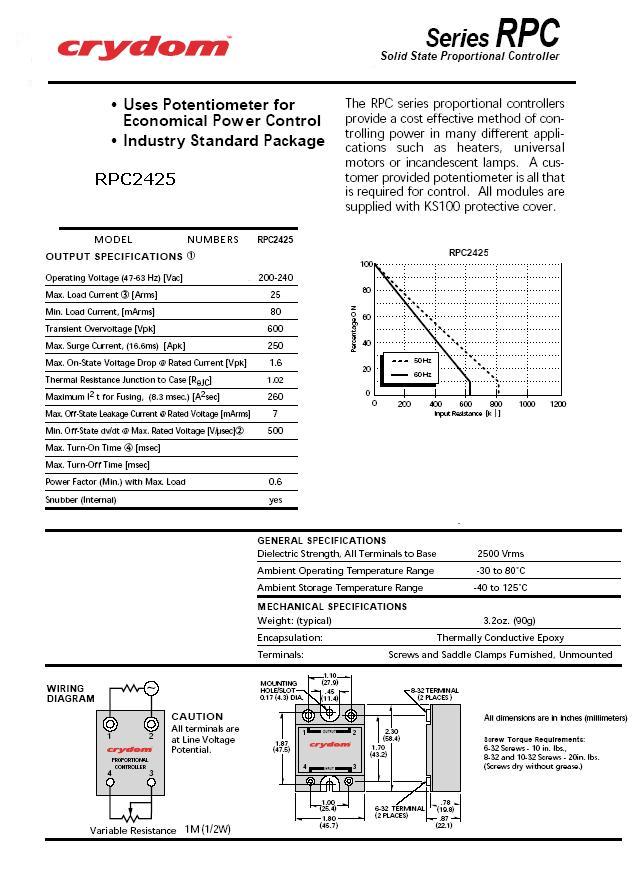

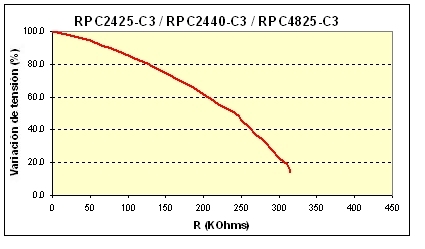

RPC2425 crydom

(CONTROL PROPORCIONAL)

El control se realiza con un potenciómetro de 1MOhms

25A @ 220VAC

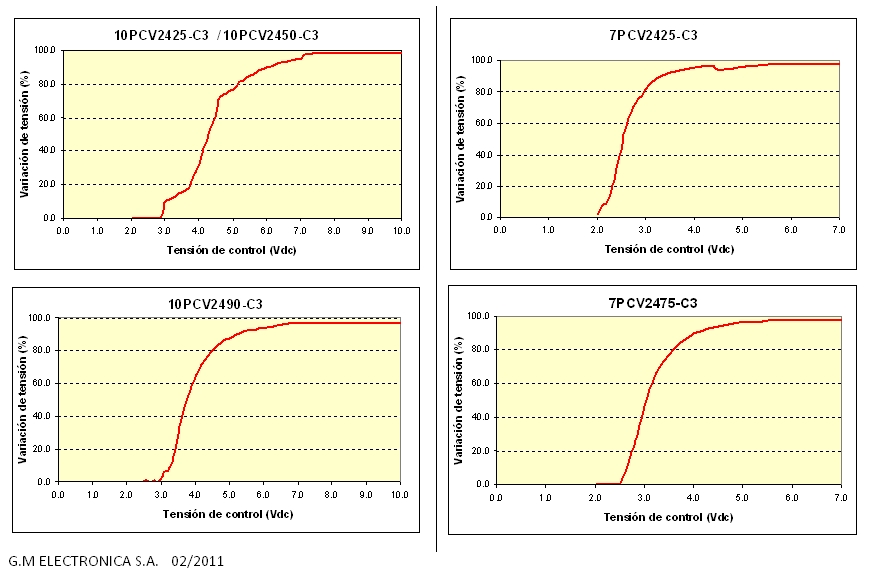

CONTROL PROPORCIONAL DE POTENCIA

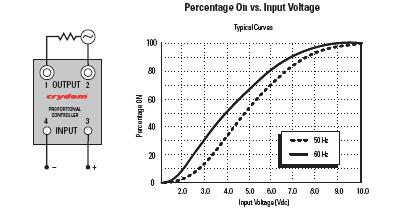

7PCV2425 (25A @ 220VAC)

Entrada analógica : 2 a 7 VDC (4mA)

10PCV2425 (25A @ 220VAC)

10PCV2450 (50A @ 220VAC)

Entrada analógica : 2 a 10 VDC (4mA)
