MODULOS DIGITALES DE ENTRADA / SALIDA
Los módulos de Entrada / Salida, son dispositivos de estado sólido que permiten adaptar diferentes niveles de tensión desde o hacia un sistema lógico.
Los módulos de entrada convierten una señal alterna o continua en una señal de nivel lógico continuo. Los módulos de salida convierten una señal de mando lógico en una señal de salida alterna o continua.
Existen básicamente cuatro tipos de módulos: ENTRADA AC; ENTRADA DC; SALIDA AC; SALIDA DC; los cuales vienen encapsulados en amarillo, blanco, negro y rojo respectivamente.

MODULOS DE ENTRADA
CODIGO
 TENSION NOMINAL
DE ENTRADA		 RANGO DE TENSION DE ENTRADA RESISTENCIA DE ENTRADA (W) TENSION LOGICA DE SALIDA (Vdc) MAXIMA CORRIENTE LOGICA DE SALIDA (mA)

AISLACION
OPTICA

(KV)

COLOR

MARCA

FIG.
IAC5 120 Vac 90-140Vac/Vdc 28 K 5 50 4 AMARILLO CROUZET 1
IAC5A 240 Vac 180-280Vac/Vdc 75 K 5 50 4 AMARILLO CROUZET 1
SMIAC5A * 240 Vac 180-280Vac/Vdc 75 K 5 50 4 AMARILLO CROUZET 1
G4IAC5 120 Vac 90-140Vac/Vdc 28 K 5 50 4 AMARILLO OPTO 22 2
IAC24 120 Vac 90-140Vac/Vdc 28 K 24 50 4 AMARILLO CROUZET 1
IAC24A 240 Vac 180-280Vac/Vdc 75 K 24 50 4 AMARILLO CROUZET 1
G4IAC24 120 Vac 90-140Vac/Vdc 28 K 24 50 4 AMARILLO OPTO 22 2

IDC5

5-28 Vdc

3.3-32Vdc/Vac

1.5 K

5

50

4

BLANCO

CROUZET

 1

IDC5 - OPTO22

10-32 Vdc

12-32Vdc/Vac

1.5 K

5

50

4

BLANCO

OPTO 22

 1
IDC5B - OPTO22 4-16 Vdc 4-16Vdc/Vac 300 5 50 4 BLANCO OPTO 22 1
IDC5D - OPTO22 2.5-28 Vdc 2.5-28Vdc 900 5 50 4 BLANCO OPTO 22 1
SMIDC5 * 5-28 Vdc 3.3-32Vdc/Vac 1 K 5 50 4 BLANCO CROUZET 1
G4IDC5 10-32 Vdc 12-32Vdc/Vac 1.5 K 5 50 4 BLANCO OPTO 22 2
G4IDC5D ** 2.5-28Vdc 2.5-28Vdc 900 5 50 4 BLANCO OPTO 22 2
IDC24 5-28 Vdc 3.3-32Vdc/Vac 1 K 24 50 4 BLANCO CROUZET 1
IDC24 - OPTO22 10-32 Vdc 12-32Vdc/Vac 1.5 K 24 50 4 BLANCO OPTO 22 1
G4IDC24 10-32 Vdc 12-32Vdc/Vac 2.2 K 24 50 4 BLANCO OPTO 22 2

     * SERIE "SM", espesor: 0.4" (10.2 mm)

  ** High Speed



FIGURA 1



IAC / IDC

(mm)

  SMIAC / SMIDC

(mm)

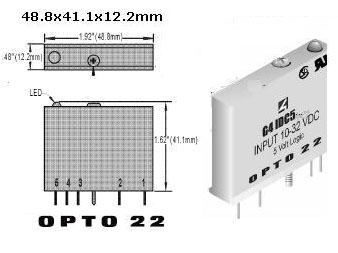

FIGURA 2



MODULOS DE SALIDA

CODIGO

TENSION NOMINAL DE ENTRADA
(VDC)

RESISTENCIA
DE ENTRADA
(ohms)

TENSION NOMINAL
DE SALIDA

RANGO DE TENSION DE SALIDA

MAXIMA CORRIENTE DE SALIDA
(A)

AISLACION
OPTICA
(KV)

COLOR

MARCA

 FIG

OAC5

5

220

120 Vac

12-140Vac

3.5 (RMS)

3  (RMS)

4

NEGRO

CROUZET

OPTO 22

3
SMOAC5A *
5
220
240 Vac
24-280Vac
3.5 (RMS)

6

 NEGRO CROUZET 3
G4OAC5

5

220

120 Vac

12-140Vac

3 (RMS)

4

 NEGRO OPTO 22 4

OAC5A

5

220

240 Vac

24-280Vac

3.5 (RMS)

3  (RMS)

4

NEGRO

CRYDOM

OPTO 22

3
G4OAC5A

5

220

240 Vac

24-280Vac

3 (RMS)

4

 NEGRO OPTO 22 4
OAC24

24

2000

120 Vac

12-140Vac

3.5 (RMS)

4

 NEGRO CROUZET 3
G4OAC24

24

2200

120 Vac

12-140Vac

3 (RMS)

4

 NEGRO OPTO 22 4
OAC24A

24

2000

240 Vac

24-280Vac

3.5 (RMS)

4

 NEGRO CROUZET 3

ODC5 (6301A)

5

250

5-48Vdc

3-60Vdc

3

4

ROJO

CROUZET

CRYDOM

3
ODC5-OPTO22

5

220

5-60Vdc

5-60Vdc

3

4

 ROJO OPTO22 3

ODC5R #

(70M-ODC5R)

5

500

0-100Vdc

0-120Vac

0-100Vdc

0-120Vac

0.5

1.5

 ROJO OPTO 22 3
G4ODC5

5

420

5-60Vdc

5-60Vdc

3

4

 ROJO OPTO 22 4
6321 INVERSOR

5

250

5-48Vdc

3-60Vdc

3.5

4

 ROJO CRYDOM 3
ODC5A

5

250

5-150Vdc

3-250Vdc

1

4

 ROJO CROUZET 3
ODC24

24

2000

5-48Vdc

3-60Vdc

3

4

 ROJO CROUZET 3
ODC24A

24

2000

5-150Vdc

3-250Vdc

1

4

 ROJO CROUZET 3



    * SERIE "SM", espesor: 0.4" (10.2 mm)

    # Para uso en continua y alterna

FIGURA 3



OAC / ODC

(mm)

  SMOAC

(mm)

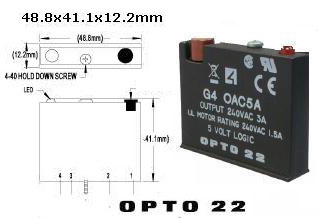

FIGURA 4



PLACAS DE MONTAJE PARA MODULOS ENTRADA / SALIDA (I/O)



CODIGO CANTIDAD DE
MODULOS		 TIPO DE CONEXIONES
PB-4

4

 BORNERA
PB-8

8

 CONECTOR DE BORDE / BORNERA
PB-16

16

 CONECTOR DE BORDE / BORNERA
PB-24

24

 CONECTOR DE BORDE / BORNERA

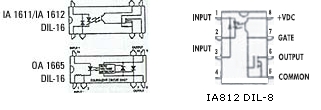

MODULOS DIGITALES DE ENTRADA / SALIDA  -  DUAL IN LINE
CODIGO
TIPO DE MODULO
SEÑAL DE
CONTROL

Vout max

MAXIMA TENSION DE SALIDA

IOUT max

MAXIMA CORRIENTE DE SALIDA

 TENSION DE ALIMENTACION MARCA ENCAPSULADO
IA812 entrada/salida 2-30mA (AC/DC)*1 60 Vdc 200 mA 4-20 Vdc P & B DIL-8
IA1612 entrada 2-30mA (AC/DC)*1 30 Vdc 200 mA 4-20 Vdc P & B DIL-16
OA1665 salida 3,5-8Vdc *2 280 Vrms  1 A - P & B DIL-16
*1 LA UNIDAD NO POSEE UNA RESISTENCIA LIMITADORA A LA ENTRADA POR LO QUE DEBE SER COLOCADA EXTERNAMENTE PARA OBTENER LA CORRIENTE ADECUADA .

*2 IMPEDANCIA DE ENTRADA: 200 ohms
