MOTORES M4Q para 220VAC



Esta Serie M4Q de motores son de 4 polos, monofásicos, pueden combinarse con varios modelos de aspas de aluminio, para construir un extractor de acuerdo a cada aplicación.



Para obtener su mayor rendimiento siga las recomendaciones de las dimensiones máximas de hélices en la tabla adjunta.



Están construidos con bujes auto-lubricados, con una duración de 30000 horas, siendo recomendado que el eje funcione horizontal.



Se utilizan principalmente en refrigeración, extracción y ventilación de aire, etc



- Velocidad: 1300 rpm  @ 50 Hz

- Temperatura de operación:  -20 a 40 °C

- Sin capacitor de arranque



CODIGO

 DEL MOTOR

CORRIENTE

(A)

POTENCIA

MECÁNICA DE

SALIDA

(W)

POTENCIA

ELÉCTRICA

DE CONSUMO

(W)

FLUJO

(l/seg.)

@ 20 Pa

HELICE

MAXIMO

DIAMETRO

(mm)

M4Q045-BD01-01 0.19A 5 29 64 172
M4Q045-EF01-01 0.75A 34 110 417 300

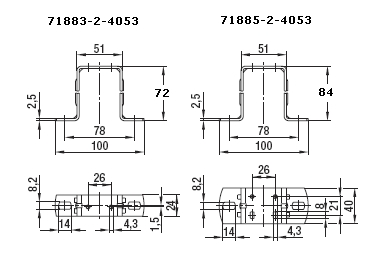

SOPORTES DE MONTAJE

CODIGO DEL MOTOR PESO DIMENSIONES LARGO EJE SOPORTE
M4Q045-BD01-01 0.9 83x83x61 15 71883-2-4053
M4Q045-EF01-01 2.2 83x83x92 33 71885-2-4053

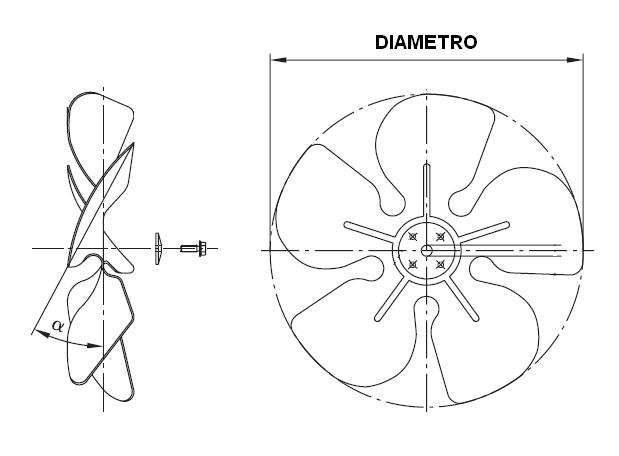

HELICES DE ALUMINIO

CODIGO

DE LA HÉLICE

DIAMETRO ANGULO
73803-2-3634 154mm 34°
73809-2-3634 200mm 34°
73813-2-3634 254mm 22°
73816-2-3634 300mm 34°
